Электрические водонагреватели: устройство и принцип работы
В быту широко применяются электрические водонагреватели, которые делятся на накопительные и проточные. Наиболее популярны накопительные модели (бойлеры). Устройство представляет собой герметичный бак с установленным внутри ТЭНом — трубчатым электронагревателем. При прохождении тока ТЭН нагревается и передает тепло воде. По сравнению с газовыми котлами, электрические бойлеры считаются более безопасными, что объясняет их широкое распространение. Они идеально подходят для индивидуального использования, например, в квартирах или домах без централизованного газоснабжения. Однако их главный минус — относительно высокая стоимость электроэнергии для постоянного нагрева.
Электрические нагреватели используются как накопительного, так и проточного типа, причем первые получили большее распространение.
Конструкция и применение накопительного бойлера
Чаще всего решение установить электрический бойлер продиктовано отсутствием магистрального газа. Также его часто используют как резервный источник горячей воды на время плановых отключений или летних профилактических работ, что позволяет сохранить привычный комфорт и не менять распорядок дня.
Конструктивно накопительный водонагреватель состоит из:
- Внутреннего бака для воды.
- Наружного защитного корпуса.
- Слоя теплоизоляции между ними для сохранения тепла.
- ТЭНа, расположенного в нижней части бака.
Объем бака варьируется, но для семьи наиболее востребованы модели на 50-100 литров. Выбор размера напрямую зависит от количества пользователей и расхода воды.
Схема электрического накопительного водонагревателя.
Принцип работы и система управления
Бойлер обычно имеет вертикальную продолговатую форму. Холодная вода поступает в нижнюю часть бака, где расположен ТЭН. При нагреве вода поднимается вверх, и отбор происходит через заборную трубку в верхней части емкости. На внешнем корпусе расположен термометр, показывающий температуру внутри.
Ключевой элемент управления — термореле с датчиком температуры. Оно автоматически включает и выключает ТЭН, поддерживая заданную пользователем температуру. Это предотвращает перегрев, закипание воды и критическое повышение давления, обеспечивая безопасную эксплуатацию.
Схема подключения накопительного водонагревателя.

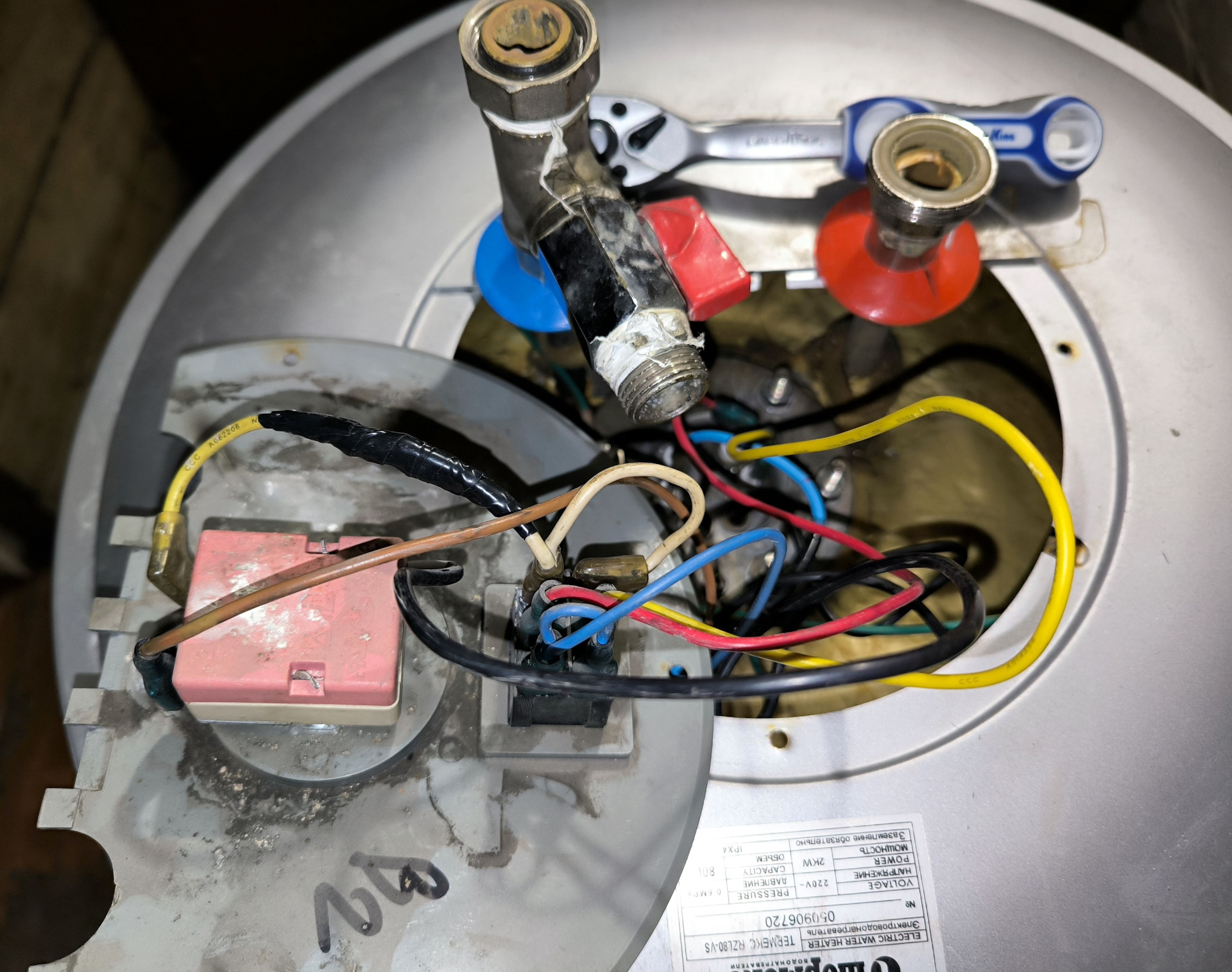

Диагностика и устранение неисправностей электрического бойлера
Если водонагреватель перестал работать, первым делом необходимо проверить наличие электропитания. Важно помнить, что бойлер — мощный потребитель, поэтому его подключают отдельной линией от электрощита, используя автомат соответствующего номинала. Подключение других приборов к этой линии недопустимо, так как может привести к перегрузке и пожару.
Перед началом диагностики обязательно слейте воду из бака!
Основные шаги поиска неисправности:
- Проверка подачи напряжения: Убедитесь, что на клеммы бойлера приходит электричество, используя индикаторную отвертку или мультиметр.
- Проверка термореле: Если напряжение есть, следующим «звеном» является термореле. Нужно проверить, замыкаются ли его контакты при достижении пороговой температуры. Окисленные или подгоревшие контакты можно аккуратно зачистить мелкой наждачной бумагой.
- Проверка ТЭНа: Если реле исправно, ток должен поступать на ТЭН. Отсутствие тока указывает на перегорание внутренней спирали нагревательного элемента. Перегоревший ТЭН ремонту не подлежит — его необходимо заменить на аналогичный по мощности и размерам. Установка более мощного ТЭНа может привести к перегрузке электропроводки.
Схема устройства бака нагревателя.
Газовые водонагреватели: особенности и риски
Газовые нагреватели (колонки) работают на природном или сжиженном газе и бывают проточными и накопительными. В быту чаще встречаются проточные модели, так как они мощнее и быстрее нагревают воду. С экономической точки зрения, нагрев газа обходится дешевле, чем нагрев тем же количеством электроэнергии.
Однако газовое оборудование относится к категории повышенной опасности. Его эксплуатация требует:
- Обязательного наличия исправного дымохода для отвода продуктов сгорания.
- Регулярного технического обслуживания.
- Постоянного контроля за герметичностью всех соединений.
Неисправность газовой колонки может привести к утечке газа, отравлению угарным газом или взрыву, поэтому пренебрегать правилами безопасности нельзя.
Неисправности газовых нагревателей
Основные проблемы, характерные для газовых колонок:
- Утечка газа: Чаще всего происходит на резьбовых соединениях. Для герметизации используется специальная фум-лента или нить. При обнаружении запаха газа необходимо немедленно перекрыть вентиль и вызвать газовую службу.
- Засорение дымохода или теплообменника: Приводит к плохой тяге и неполному сгоранию газа, что чревато выделением угарного газа.
- Выход из строя запальника или автоматики розжига: Колонка может переставать зажигаться.
- Накипь в теплообменнике: Снижает эффективность нагрева.
Любые работы, связанные с диагностикой и ремонтом газового оборудования, должны проводиться квалифицированными специалистами с соответствующим допуском. Самостоятельное вмешательство недопустимо и опасно для жизни.
