Назначение и важность проверки дифавтоматов
Дифференциальные автоматические выключатели выполняют комплексную защиту электрических сетей, совмещая функции автоматического выключателя и устройства защитного отключения (УЗО). Они предотвращают не только перегрузки и короткие замыкания, но и опасные токи утечки, возникающие при замыкании фазы на заземлённые элементы. Такие ситуации могут привести к возгоранию или поражению людей электрическим током.

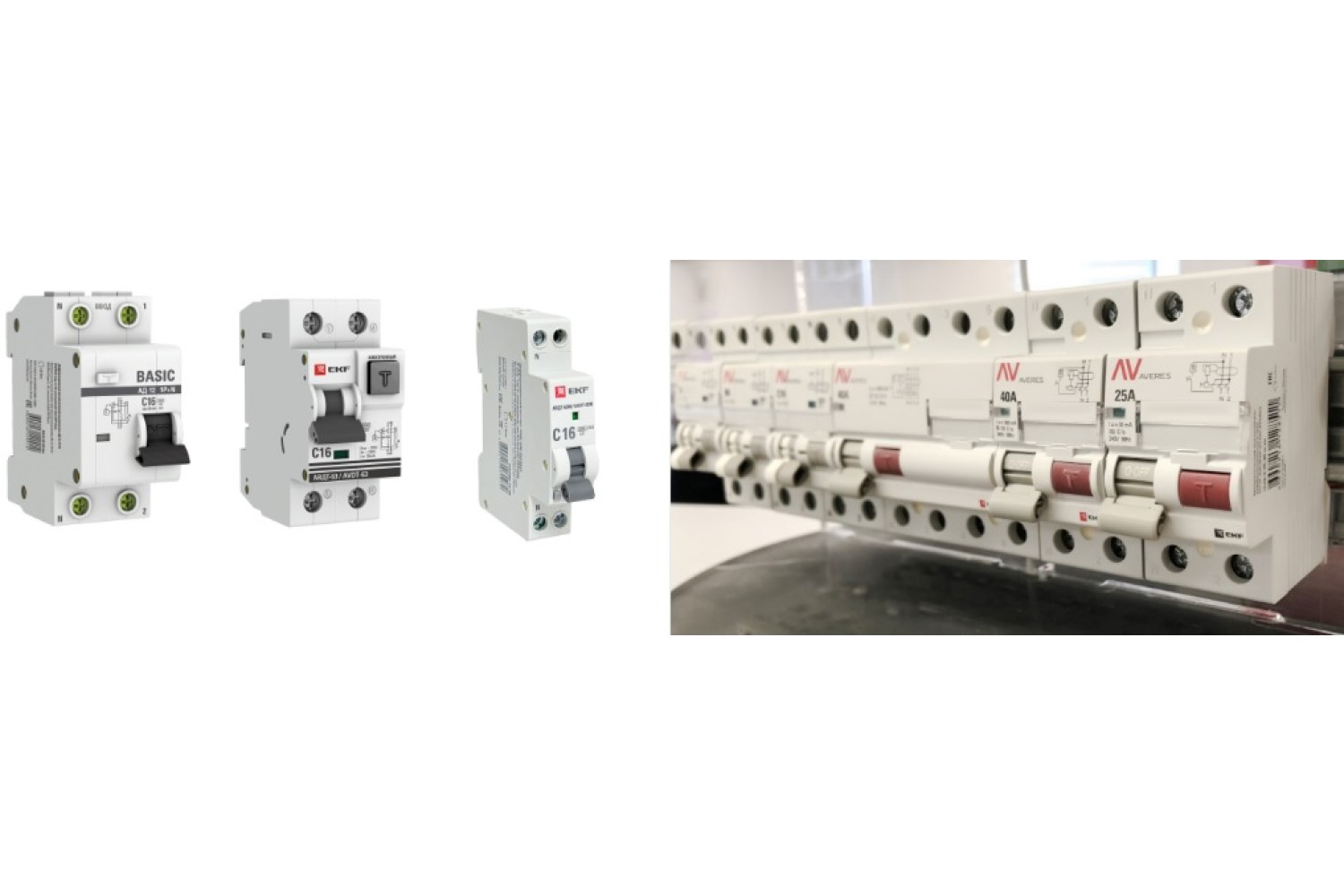

Конструктивные особенности дифавтоматов
Устройство объединяет в одном корпусе автоматический выключатель с тепловым и электромагнитным расцепителями и блок дифференциальной защиты. По типу последнего дифавтоматы делятся на два основных вида: электромеханические и электронные, что принципиально влияет на их работу в аварийных ситуациях.
Как отличить электромеханический дифавтомат от электронного?
Ключевое различие заключается в работоспособности при обрыве нулевого провода. Электромеханическая модель сохранит защиту от утечки «фаза-земля», тогда как электронной для работы требуется напряжение питания, и она в такой ситуации не сработает. Определить тип можно по маркировке на корпусе.
Если маркировка стёрта или нечитаема, существует простой практический тест с использованием батарейки (1.5 В или 9 В). Необходимо подать напряжение от батарейки на вводные и выводные клеммы отключённого от сети дифавтомата. Электромеханическое устройство при этом сработает (рычаг перейдёт в положение «выкл»), а электронное — нет, так как для его работы требуется внешнее питание.
Периодичность и процедура проверки
Согласно правилам технической эксплуатации, проверку работоспособности дифавтоматов необходимо проводить не реже одного раза в квартал. Производители же в документации часто рекомендуют делать это ежемесячно. Учитывая критическую важность этих устройств для безопасности, стоит придерживаться более частого графика проверок.
Процедура проверки включает два основных этапа:
- Механическая проверка: Рычаг управления должен перемещаться плавно, без заеданий, и чётко фиксироваться в положениях «включено» и «выключено». Отсутствие промежуточных положений — обязательное условие.
- Проверка дифференциального расцепителя: Осуществляется нажатием кнопки «Тест» (обычно обозначена буквой «Т»). Исправный дифавтомат должен мгновенно отключиться. Регулярное тестирование также предотвращает «залипание» механических частей из-за длительного бездействия.
Правильный подбор номинала для эффективной защиты
Для обеспечения корректной работы важно правильно выбрать порог срабатывания (номинал) по току утечки:
- 300 мА: Устанавливается на вводе в качестве противопожарной защиты.
- 30 мА: Стандартный номинал для защиты групповых линий от поражения током в обычных помещениях.
- 10 мА: Рекомендуется для установки в помещениях с повышенной влажностью и опасностью (ванные, бани, сауны).
Своевременная и правильная проверка дифавтомата — это не просто формальность, а необходимое условие для обеспечения долговременной и надёжной защиты вашей электросети и безопасности людей.
