Современный комфортный быт сложно представить без правильно оборудованной сантехники, где ключевую роль играет унитаз. Его работоспособность напрямую зависит от исправности сливного механизма, который со временем может выйти из строя. Чтобы выполнить ремонт самостоятельно, важно понимать, как устроена и функционирует система слива.
Знание конструкции и принципа действия механизма слива унитаза позволит не только быстро устранить неполадки, но и правильно подобрать запчасти для замены.
Вверхк содержанию ↑Устройство смыва унитаза
Сердцем сливной системы является запорная арматура (сливной клапан), расположенная внутри бачка. Именно от её конструкции зависят основные рабочие характеристики всего устройства.
Внутреннее устройство бачка унитаза включает в себя два основных клапана:

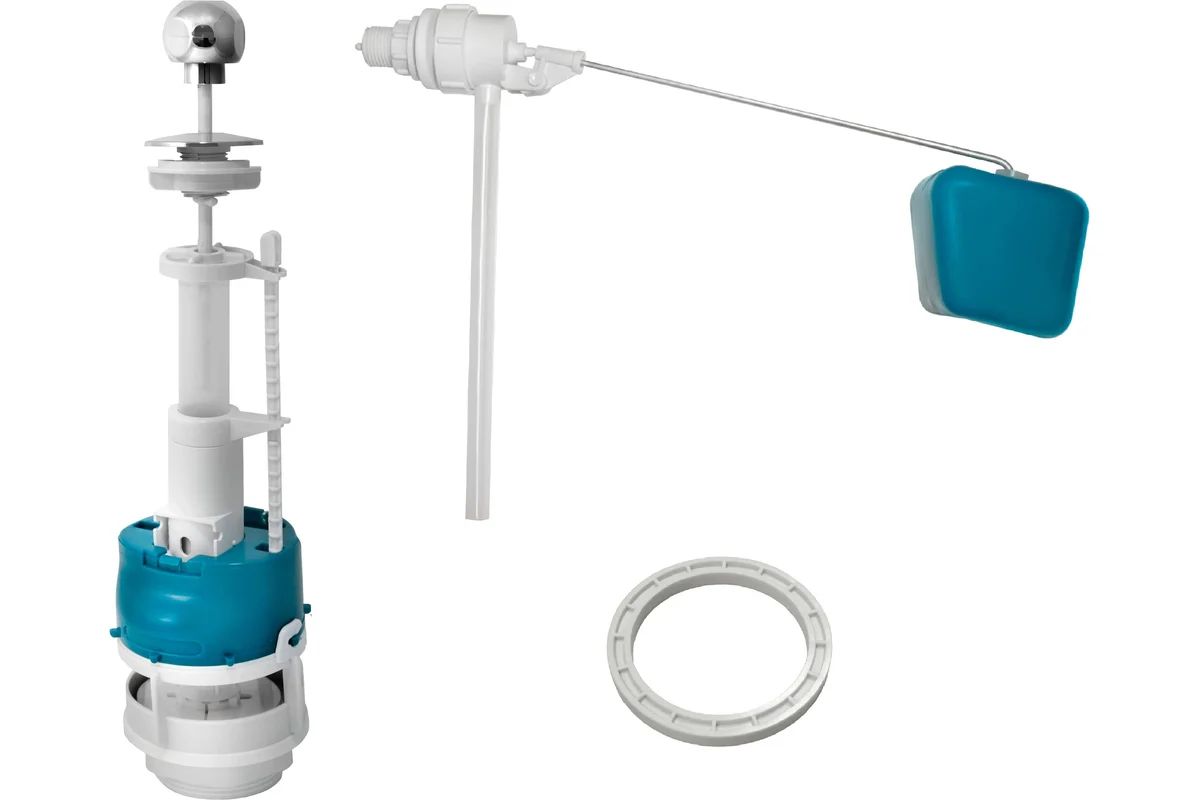

«Запорная арматура унитаза»
1) Впускной (наливной) клапан. Отвечает за набор воды из водопровода в бачок до определённого уровня и автоматически перекрывает её подачу.
2) Выпускной (сливной) клапан. Непосредственно обеспечивает смыв, то есть контролирует спуск воды из бачка в чашу унитаза.
Основные виды сливных механизмов
Исторически и конструкционно выделяют три основных типа устройств:
1. Слив «Колокол» (сифонный). Классическая конструкция, часто встречавшаяся в чугунных бачках, подвешенных высоко на стене. Смыв осуществляется путём поднятия за цепочку рычага, который, в свою очередь, поднимает тяжёлую чугунную пробку с резиновой прокладкой, открывая выходное отверстие.
«Конструкция унитаза со сливом «Колокол»»
2. Слив с гофрированной трубкой. В этой системе вместо груши используется гибкая гофрированная трубка. При натяжении шнура или цепи рычаг наклоняет эту трубку, открывая путь воде. Такие механизмы также характерны для старых моделей с высоким расположением бачка.
«Конструкция слива унитаза с гофрой»
3. Слив «Груша» (поршневой). Наиболее распространённый в современных бачках-компактах механизм. При нажатии на кнопку или рычаг вертикальный шток поднимает резиновую или пластиковую грушу (пробку), перекрывающую сливное отверстие, после чего вода устремляется в чашу.
«Схема слива унитаза – «Груша»
Более детально с конструкцией сливного бачка и его современными разновидностями можно ознакомиться в отдельной статье: «Сливной бачок для унитаза: устройство и разновидности».
На нашем сайте также доступны инструкции по установке и ремонту сливного бачка.
к содержанию ↑Принцип работы механизма слива воды в унитазе
Правильно работающий слив — это основа гигиены и комфорта. Вся система функционирует по чёткому циклическому принципу, освобождая пользователя от ручного управления водой.
Ключевые этапы работы
1. Набор воды. Через гибкий подводящий шланг и впускной клапан вода поступает в бачок. Поплавковый механизм (или более современный мембранный клапан) автоматически перекрывает воду, как только она достигает заданного уровня.
2. Инициация смыва. Чтобы запустить процесс, необходимо привести в действие спусковой механизм. Существует несколько способов его активации:
«Сливной механизм для унитаза»
- Шток (стержень). Простой механизм, характерный для многих отечественных моделей, где нужно потянуть вверх за вертикальный стержень.
- Кнопка (клавиша). Самый распространённый вариант. Нажатие на кнопку, расположенную на крышке бачка, через систему рычагов приводит в движение сливной клапан (грушу). В скрытых инсталляциях кнопка вынесена на стену.
«Кнопочный механизм смыва воды в бачке унитаза»
- Бесконтактный (сенсорный) слив. Современное решение для общественных мест и домов премиум-класса. Смыв происходит автоматически при срабатывании инфракрасного датчика, что повышает гигиену.
«Сенсорный слив воды»
Также вас может заинтересовать информация об инсталляциях для унитазов и способах ремонта шатающегося унитаза.
Режимы слива и экономия воды
Кнопочные механизмы делятся на два основных типа по функциональности:
1. Однорежимный. Одна кнопка, один объём слива. Регулировка расхода воды, как правило, отсутствует.
2. Двухрежимный (двойной слив). Позволяет экономить воду. Может быть реализован в двух вариантах:
- Две отдельные кнопки или две части одной клавиши: одна для полного слива всего объёма бачка, вторая — для половинного.
- Одна кнопка, где сила нажатия определяет количество сливаемой воды: слабое нажатие — малый смыв, сильное — полный.
«Двухрежимный механизм слива воды»
3. Слив и завершение цикла. После активации механизма вода под собственным давлением быстро поступает в чашу, эффективно смывая отходы в канализацию. Как только бачок опустошается, груша под собственным весом или с помощью направляющих возвращается на место, герметично закрывая отверстие, и цикл начинается заново с этапа набора воды.
Таким образом, принцип работы слива унитаза основан на простой и надёжной механике, где ключевую роль играет слаженное взаимодействие впускного и выпускного клапанов.
