Изготовление обливного устройства для бани своими руками: безопасная конструкция и пошаговая инструкция

Дата публикации: 16.10.2016

В этой статье мы разберем, как самостоятельно изготовить обливное устройство для бани, также известное как ведро-водопад или обливное ведро. Независимо от названия, его функция остается неизменной — обеспечить мощный, освежающий поток воды после парной.

Основная сложность в создании этого приспособления заключается в изготовлении надежной и герметичной емкости для воды. Подробный процесс создания такой деревянной емкости, включая все технологические этапы, уже описан в статье о запарнике для веников, и мы рекомендуем обратиться к ней.

Конструкция обливного устройства для бани: безопасность и надежность

Традиционные обливные устройства обычно крепятся к вертикальной стене с помощью деревянного кронштейна. В такой конструкции надежность крепления является критически важной, так как его падение может привести к серьезным травмам.

Новости МирТесен

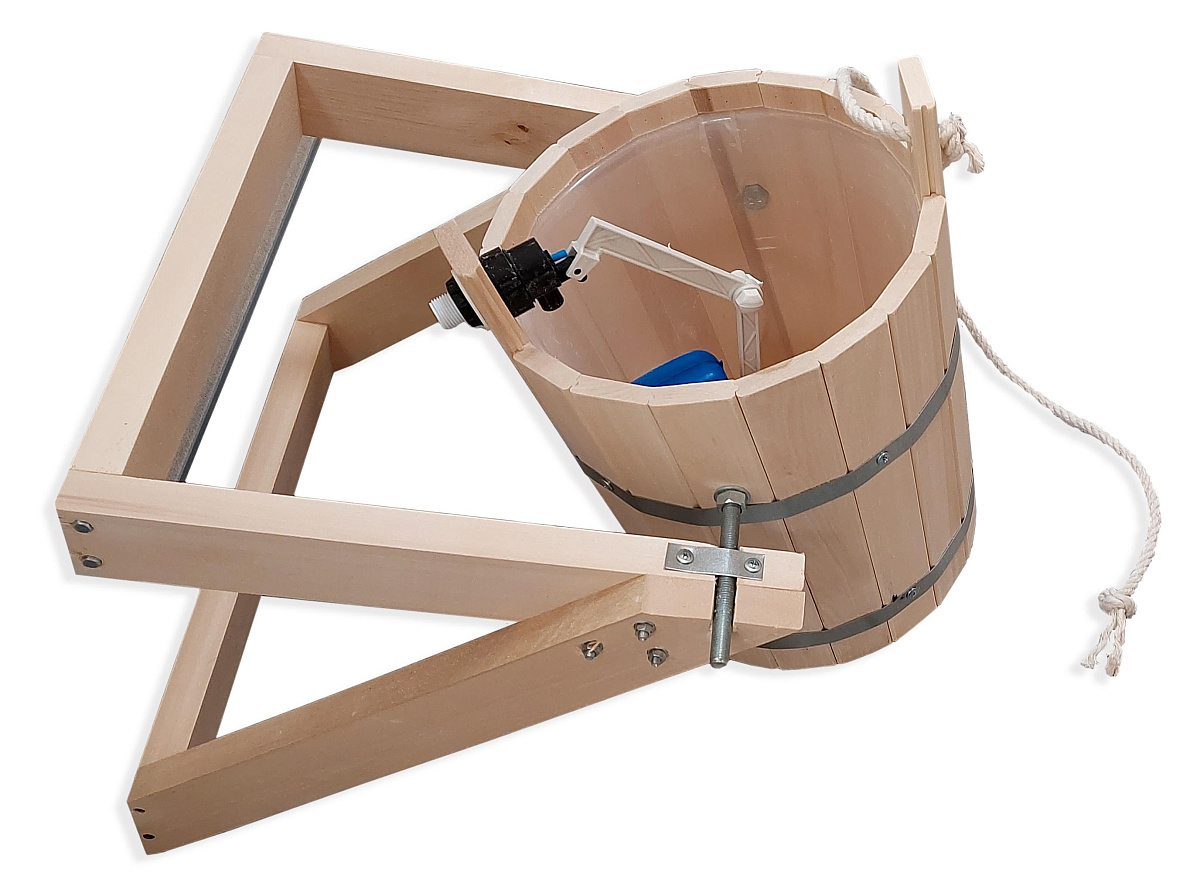

Предлагаемая в этой статье конструкция лишена этого риска, поскольку монтируется на горизонтальную поверхность, например, на верхний торец перегородки в душевой зоне. Такой способ установки, показанный на изображении ниже, значительно безопаснее.

Схема горизонтального крепления обливного устройства Конечно, не всегда есть возможность использовать горизонтальное крепление. В таких случаях придется вернуться к классическому настенному варианту. Однако если выбор есть, горизонтальное расположение является более предпочтительным с точки зрения безопасности и устойчивости.

Давайте детально рассмотрим основные компоненты нашего будущего изделия.

Емкость для воды (ведро)

Это главный элемент устройства. Его основные параметры:

Полный объем: около 26 литров.
Рабочий объем воды (при закрытом клапане): 17-18 литров.
Материал: дубовая доска толщиной 20 мм (предпочтительно).

Чертеж обливного устройства с обозначением деталей

На схеме обозначены:
1. Емкость для воды.
2. Вертикальный держатель (стойка).
3. Усиливающий стальной уголок.
4. Обруч (хомут).
5. Ось вращения.
6. Отверстие для крепления веревки (спускового механизма).
7. Анкерный болт для фиксации к основанию.
8. Впускной клапан (поплавковый).
9. Скоба для крепления оси вращения к стойке.

Как уже упоминалось, технология сборки емкости идентична изготовлению запарника. На следующем эскизе приведены размеры клепок (дощечек), из которых собирается ведро.

Размеры клепок для емкости
Важное замечание: если дуб недоступен, можно использовать другую подходящую древесину: сосну, пихту или черную ольху. Главное — обеспечить хорошую герметизацию стыков.

Кронштейн (держатель) для крепления

Это несущая конструкция, на которую устанавливается ведро. Все ее детали можно изготовить из доступной древесины, например, сосны. Сборка осуществляется на саморезы. Для придания дополнительной жесткости вертикальные стойки укрепляются стальными уголками.

Конструкция деревянного кронштейна
В верхней части каждой стойки вырезается полукруглый паз для оси вращения ведра. В основании кронштейна сверлятся четыре отверстия (диаметром ~13 мм) для анкерных болтов, которыми он будет крепиться к полу или другой горизонтальной поверхности.

Узел оси вращения

Это механизм, позволяющий ведру опрокидываться. Он собирается из стандартного крепежа, как показано на схеме.

Схема сборки оси вращения

Гайка M12 со сферическим концом.
Резьбовая втулка (длина 25-30 мм).
Гайки M12 (4 штуки).
Резиновая прокладка (внутренний диаметр 12 мм).
Прокладка под головку болта.
Болт.
Увеличенная шайба M12.

Две гайки и шайбы, расположенные с левой стороны (если смотреть на схему), служат ограничителями, предотвращающими смещение ведра вдоль оси.

Впускной (поплавковый) клапан

Для автоматического наполнения ведра водой используется обычный впускной клапан от сливного бачка унитаза. Его легко найти в любом магазине сантехники. Он будет поддерживать заданный уровень воды в емкости.

Пошаговая инструкция по монтажу обливного устройства

Сборка и установка производятся в следующем порядке:

Установите ось вращения и впускной клапан, закрепив их на заранее подготовленных клепках емкости.
Надежно зафиксируйте вертикальный кронштейн на выбранном горизонтальном основании (пол, перегородка) с помощью анкерных болтов.
Изготовьте две крепежные скобы из стальной полосы толщиной 1 мм. Они должны охватывать резьбовую втулку оси и крепиться к вертикальным стойкам кронштейна.
Установите собранную емкость с водой на кронштейн и закрепите ось вращения скобами к стойкам.
Подсоедините гибкий шланг от системы водоснабжения бани к впускному клапану.
Проденьте веревку через оба отверстия в верхней части ведра и завяжите узлы изнутри. Длину петли подберите опытным путем так, чтобы было удобно тянуть. Для комфорта можно надеть на веревку отрезок пластиковой или полипропиленовой трубки, сделав рукоятку.

После завершения монтажа устройство готово к использованию. Достаточно потянуть за веревочную петлю, и прохладная вода водопадом обрушится на вас, обеспечивая отличный контрастный эффект и способствуя закаливанию.

Качественные банные принадлежности — залог полноценного отдыха. Обливное устройство занимает среди них достойное место. Автор статьи лично изготовил и проверил описанную конструкцию, и она уже долгое время успешно служит ему и его семье.
