Настало время создать собственный запарник для банных веников. Хотя это не самая простая задача, реализовать её своими руками вполне возможно, потребуется лишь приложить определённые усилия и проявить терпение.
Основная сложность заключается в изготовлении и точной подгонке деревянных дощечек, или клёпок. Если вы планируете сделать запарник конической формы, сужающийся ко дну, то каждую клёпку придётся выпиливать в виде трапеции со скосами по длинным сторонам. Это, безусловно, усложнит процесс, но и результат будет выглядеть более эстетично и профессионально.
Если же выбрать цилиндрическую форму, работа значительно упростится — клёпки будут иметь прямоугольную форму. Правда, внешний вид такого запарника может быть несколько проще, но на его функциональности это никак не отразится — он будет отлично справляться со своей главной задачей: запариванием веников.
Зачем в бане нужен запарник для веников
Подробно о назначении, выборе и правильном уходе за запарником рассказывается в отдельной статье. Чтобы узнать больше, перейдите по ссылке. А сейчас давайте сосредоточимся на том, как сделать его самостоятельно.
Конструкция запарника для бани

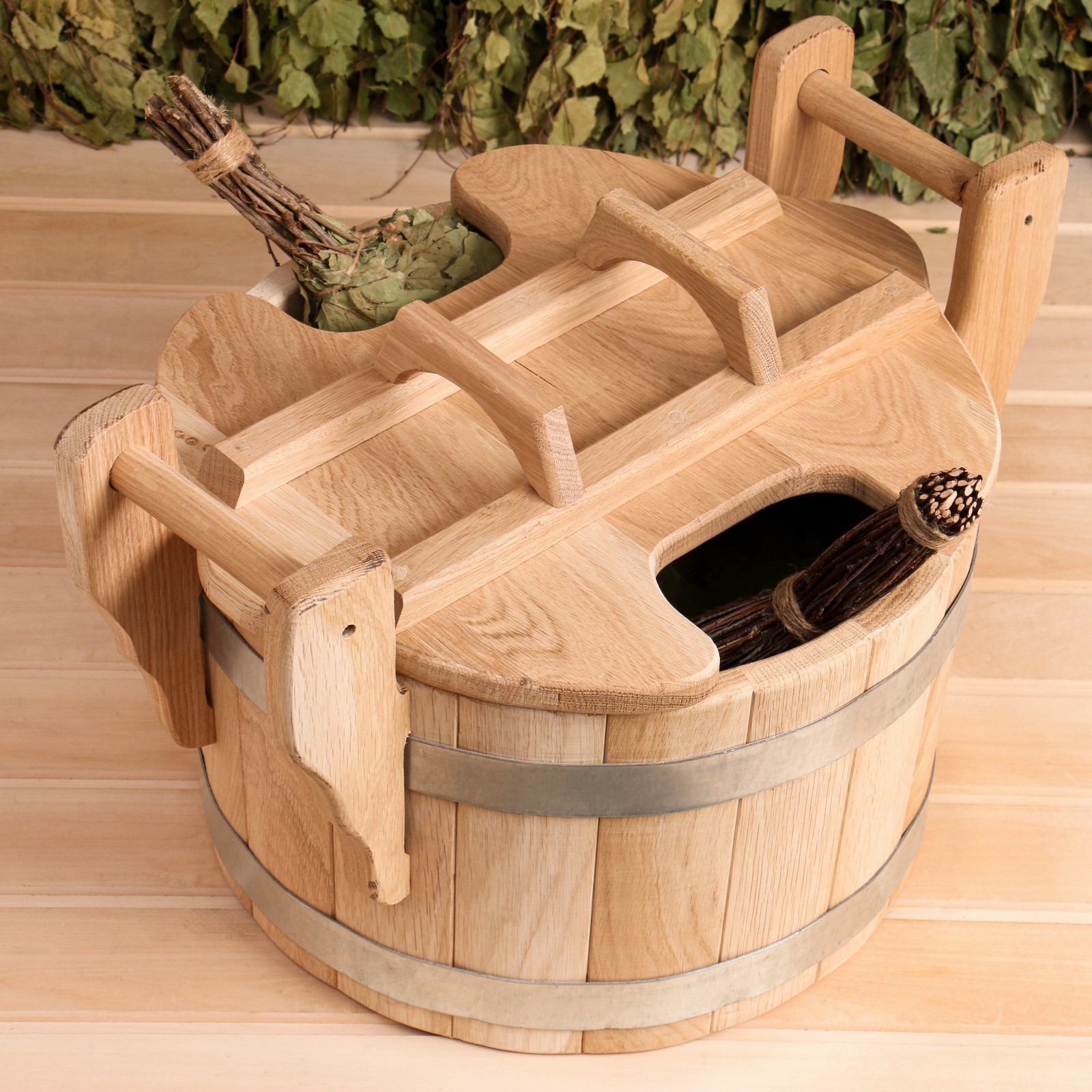

Предлагаемая модель имеет форму конуса, сужающегося ко дну. Он собирается из 18 трапециевидных клёпок, которые соединяются вдоль длинных граней, скошенных под углом 10°.
Для надёжности сборки используется соединение «шип-паз», аналогичное тому, как собирается вагонка. На одной грани каждой клёпки фрезеруется продольный шип, на другой — соответствующий паз.
Днище также соединяется с клёпками по принципу «шип-паз»: в роли шипа выступает край днища, а паз выполняется в нижней части каждой клёпки. Для упрощения можно сделать прямой паз, но тогда нужно особенно тщательно следить, чтобы не оставалось зазоров между днищем и клёпками.
Для удобства переноски две противоположные клёпки делаются длиннее, а их верхние концы обрабатываются так, чтобы за них было удобно браться руками.

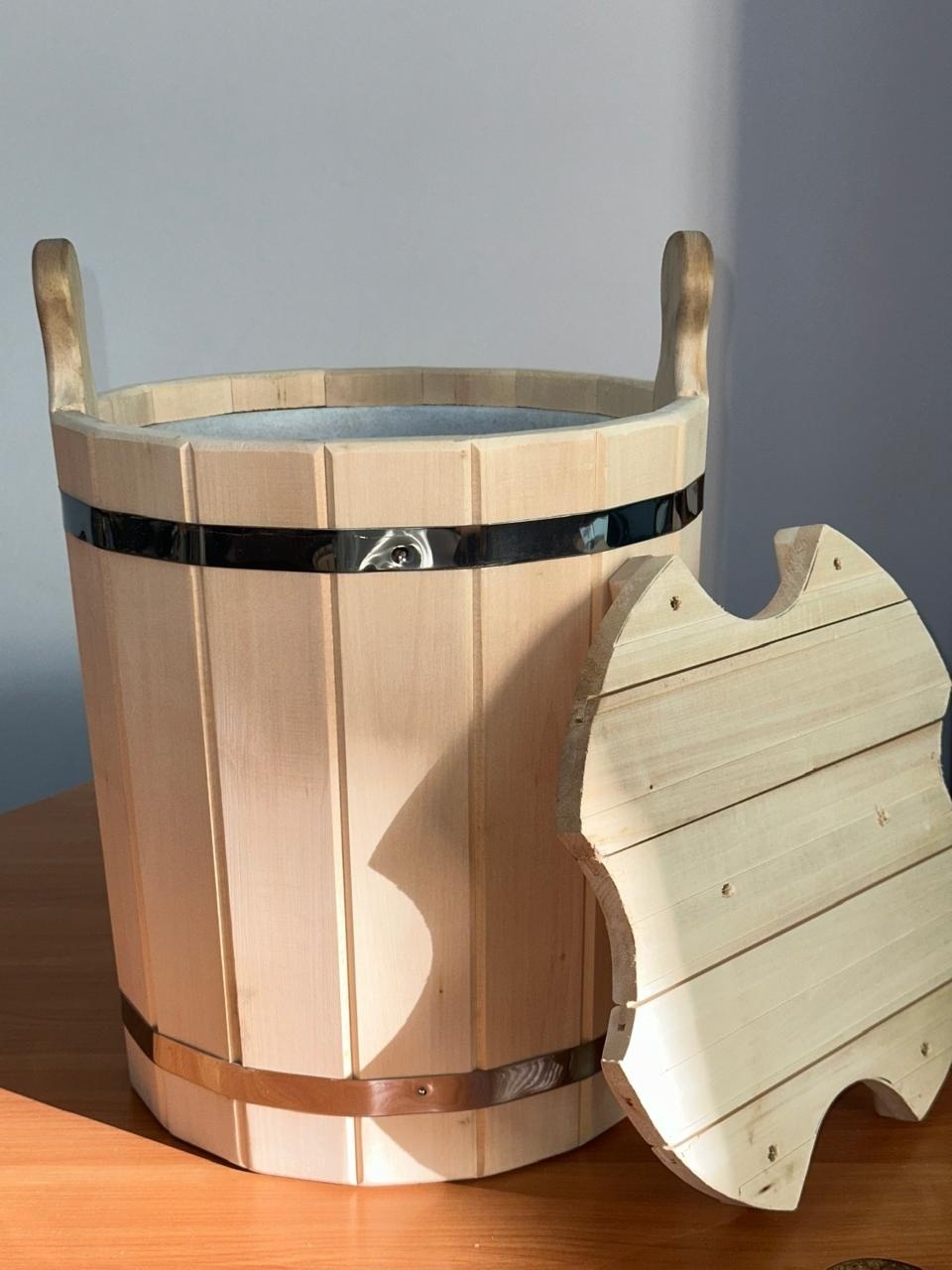

Крышка — обязательный элемент — имеет фигурное отверстие для ручек веников. Это позволяет правильно погружать веники в воду, что особенно удобно для длинных экземпляров. Чтобы крышка не треснула, её укрепляют тремя планками, причём верхняя одновременно служит ручкой.
Собранный запарник стягивается двумя металлическими обручами толщиной 0,3–0,5 мм и шириной до 25 мм. Идеальный вариант — лента из нержавеющей стали, но подойдёт и оцинкованное железо, например, перфорированная монтажная лента из строительного магазина.
Обруч стягивается болтом и гайкой М8, которые крепятся к концам ленты через небольшие оцинкованные уголки толщиной 3 мм. Уголки можно прикрепить сваркой или заклёпками.
Такой способ стяжки имеет небольшой эстетический недостаток, но если расположить узел сбоку, где он не мешает, то преимущества становятся очевидны: простота изготовления и возможность подтянуть обруч, если древесина рассохнется.
Материалы и инструменты
Материалы для запарника
Лучше всего подходит древесина лиственных пород. Идеальный вариант — дуб, хотя он и сложнее в обработке. Хорошо подойдёт и твёрдая чёрная ольха. Главное условие — отсутствие сучков, которые могут нарушить герметичность.
Поскольку запарник не будет использоваться в парилке, в крайнем случае можно взять и хвойные породы — ель или сосну. Если не подвергать его высоким температурам, выделение смолы будет минимальным, а вода дополнительно уплотнит древесину.
Толщина досок для клёпок — 16–20 мм, ширина должна позволять удобно обрабатывать заготовки. Для днища и крышки толщина должна быть не менее 18 мм.
Основные инструменты и оборудование
- Циркулярная пила (станок).
- Ручной фрезер.
- Электрический лобзик.
- Шуруповёрт.
Изготовление деталей
На этом этапе нужно сделать 16 коротких и 2 длинные клёпки с ручками, а также днище и крышку.
Основная сложность — изготовление клёпок, поэтому на этом остановимся подробнее. Остальные детали можно сделать по прилагаемым эскизам.
Сначала нарежьте заготовки для клёпок:
- Короткие (390 мм) — 16 штук.
- Удлинённые (490 мм) — 2 штуки.
Для дальнейшей обработки потребуется два приспособления: одно для распиловки клёпок под трапецию, другое — для фрезерования соединения «шип-паз».
Рекомендуется нарезать пару дополнительных заготовок для пробной настройки приспособлений. После успешных экспериментов можно приступать к обработке основных заготовок.
Приспособление для циркулярной пилы
На рисунке показано приспособление для распиловки клёпок с наклонными гранями (угол 10°), которые обеспечивают коническую форму запарника.
Обычный направляющий упор циркулярной пилы позволяет делать заготовки одинаковой ширины, а нам нужны трапеции. Именно эту задачу и решает приспособление.
Угол наклона регулируется с помощью самореза (см. эскиз). Меняя глубину его вкручивания, можно контролировать угол. Важно следить не за самим углом, а за тем, чтобы в итоге ширина клёпки в узкой части составляла 59 мм.
Например, при обрезке правой грани разница в срезаемом материале между началом и концом должна быть (66–59)/2 = 3,5 мм.
При распиловке приспособление подаётся вместе с заготовкой параллельно направляющей станка. Не забывайте о технике безопасности!
Для обрезки левой грани заготовка переворачивается, а регулировочный саморез вкручивается в начало приспособления.
При настройке учтите припуск на шип — 2 мм. Таким образом, ширина трапеции должна быть на 2 мм больше: 61 и 68 мм.
Приспособление для ручного фрезера
Перед изготовлением этого приспособления нужно сделать опорный брусок и клиновой зажим с тем же углом наклона (10°), что и при распиловке. Это гарантирует одинаковость всех углов.
Ключевое условие — параллельность всех деталей приспособления. Доски и бруски должны быть ровными, иначе соединение «шип-паз» будет неточным.
Если в первом приспособлении саморез регулировал наклон в горизонтальной плоскости, то здесь регулировка происходит в вертикальной. Верхняя грань заготовки должна быть параллельна базовым граням боковин.
Фрезеровку лучше проводить в несколько проходов — так качество поверхности будет выше. Сначала сделайте шип, а затем по нему настройте приспособление для пазов.
Чтобы боковины не расходились, используйте достаточно толстые и прочные доски. Для надёжности их можно скрепить брусками.
Важные замечания:
- Вполне вероятно, что точные размеры с эскизов достичь не удастся. Небольшие отклонения (1–2 мм) не критичны — они лишь немного изменят габариты запарника, но не его форму.
- Главное — чтобы все заготовки были максимально одинаковыми.
- Обрабатывайте все заготовки за одну настройку приспособления. Например, правую грань всех 16 коротких клёпок нужно обработать без изменения настроек.
- Длинные заготовки обрабатываются аналогично, но с другими настройками.
Сборка запарника с крышкой
Если клёпки изготовлены качественно, сборка пройдёт без проблем. Можно обойтись даже без клея — небольшие зазоры исчезнут, когда древесина разбухнет от воды.
В домашних условиях, однако, идеальной подгонки добиться сложно, поэтому запаситесь терпением и наждачной бумагой для доводки каждой клёпки.
После пробной сборки можно склеить запарник водостойким клеем для дерева, например, ПВА D3, который выдерживает температуру до 100°C и не боится влаги.
Изготовление и подгонка днища
Диаметр днища должен соответствовать фактическим размерам клёпок. Номинальный размер — Ø316 мм с усечённой конусной частью Ø314 мм. Если размеры клёпок отличаются, скорректируйте и диаметр днища.
Сначала вырежьте пробное днище номинального диаметра с помощью лобзика, наклонив пилку на угол около 5°. Режьте по большей окружности — меньший диаметр образуется автоматически за счёт наклона. Главное, чтобы он достаточно плотно стыковался с пазами клёпок.
После пробной сборки станет ясно, нужно ли изменять диаметр: если есть зазоры между клёпками — уменьшите его, если зазоры у днища — увеличьте. Действуйте методом проб.
Сборка запарника
Если есть возможность, привлеките помощника — вдвоём собирать гораздо удобнее.
Сборка выполняется последовательно: клёпки соединяются друг с другом и одновременно вводятся пазами в днище. Уже установленные клёпки можно временно поджимать предварительным обручем.
После установки всех клёпок устраните зазоры и окончательно стяните запарник обручами.
Если используете клей, наносите его на поверхности пазов и шипов. Достаточно нанести клей только на одну сторону соединения. Учитывайте время схватывания клея, чтобы успеть завершить сборку.
Наконец, протестируйте запарник: наполните его водой и понаблюдайте. Небольшие протечки могут исчезнуть после разбухания древесины. Если же течь остаётся, просушите запарник и нанесите клей на проблемные места.
Теперь у вас есть собственный запарник для банных веников — полезный и функциональный аксессуар. Если он прослужит долго, значит, ваши усилия были не напрасны! А в следующий раз можно подумать об изготовлении обливного устройства.
