Распределительный щит — это сердце любой современной системы электроснабжения, будь то квартира, частный дом или промышленный объект. Он обеспечивает безопасное распределение электроэнергии, защищает оборудование от перегрузок и коротких замыканий, а людей — от поражения током. Качественный щиток должен отличаться высокой механической прочностью и соответствовать строгим стандартам безопасности. Приобретать такое оборудование рекомендуется у проверенных поставщиков, например, в специализированном интернет-магазине «Электрика Дешево», где представлен широкий ассортимент щитков от ведущих мировых производителей по конкурентным ценам. Ознакомиться с каталогом можно по ссылке: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Данная статья поможет вам разобраться в многообразии устройств и сделать осознанный выбор.
№1. Назначение и важность распределительного щитка
Сегодня электромонтажные работы практически немыслимы без установки распределительного щита. Возникает вопрос: зачем он нужен, если раньше обходились распределительными коробками? Ответ кроется в повышенных требованиях к безопасности, удобству и управляемости электросетью. Использование только коробок создает неудобства: например, для замены одной розетки придется отключать электричество во всей квартире, а для защиты мощных приборов потребуется устанавливать отдельные устройства, для которых нужно место.
Установка распределительного щита минимизирует риск выхода из строя бытовой техники из-за скачков напряжения. Устройство равномерно распределяет нагрузку по всем линиям, предотвращая перегрузку отдельных цепей. Это особенно критично для объектов с высокой энергоемкостью, но также актуально и для обычных квартир, учитывая растущее количество электроприборов в каждом доме.
Помимо защиты от перегрузок, современные щитки оснащаются устройствами защитного отключения (УЗО), которые мгновенно срабатывают при утечке тока, спасая жизнь и здоровье человека.
№2. Классификация по месту в системе электроснабжения
Распределительные щиты различаются по масштабу обслуживаемой зоны и своему назначению в общей иерархии электроснабжения:
- Главный распределительный щит (ГРЩ) — это вершина иерархии. Устанавливается на трансформаторных подстанциях или крупных предприятиях. Отвечает за электроснабжение всего объекта, защищает от перегрузок и коротких замыканий. Часто обладает функцией автоматического переключения на резервный источник питания.
- Вводное распределительное устройство (ВРУ) — монтируется на вводе кабеля в здание (многоквартирный дом, офисный центр). Распределяет питание на квартирные и этажные щитки, ведет учет электроэнергии и обеспечивает защиту.
- Аварийный ввод резерва (АВР) — специализированный щит для автоматического переключения потребителей с основного на резервный источник питания (например, генератор) при аварии. Критически важен для больниц, серверных, а также может использоваться в коттеджах.
- Щит этажный (ЩЭ) — обслуживает несколько квартир (обычно 2-6) в одном подъезде. В нем размещаются модульная автоматика и приборы учета (счетчики).

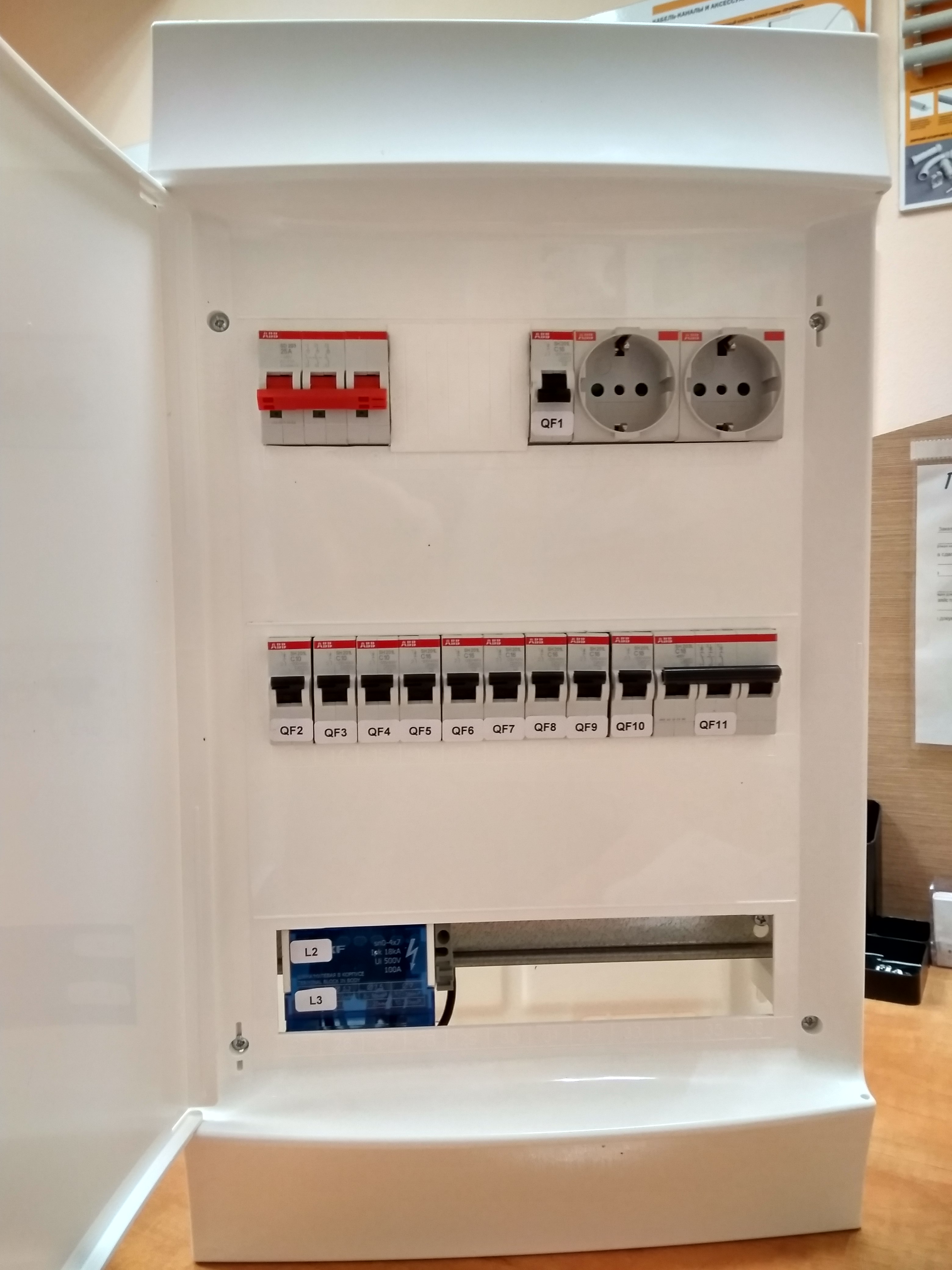

- Щит квартирный (ЩК) — знакомый каждому щиток на вводе в квартиру. Его основная задача — защита групповых линий (розетки, освещение), учет энергии и отключение при нештатных ситуациях. Именно о выборе этого типа щитков пойдет речь далее.
Также существуют и другие специализированные виды: Щиты освещения (ЩО) для управления освещением в общественных зданиях, Щиты управления (ЩУ) для систем вентиляции и отопления, Щиты автоматики (ЩА) и Щиты бесперебойного питания (ЩБП) для критически важного оборудования.
№3. Способ установки и требования к месту монтажа
По методу монтажа щитки делятся на три основных типа:
- Накладные (наружные). Самый простой в установке вариант, который монтируется поверх стены. Подходит для скрытой и открытой проводки. Часто рекомендуются для деревянных домов и бань из соображений пожарной безопасности. Недостаток — выступает от стены.
- Встраиваемые. Устанавливаются в предварительно подготовленную нишу в стене, что выглядит эстетичнее. Монтаж сложнее. Важно выбирать модель с запасом места, чтобы удобно разместить и завести все провода.
- Напольные. Крупногабаритные щиты для промышленного применения, в быту не используются.
Критерии выбора места для щитка:
- Удаленность от легковоспламеняющихся материалов и источников влаги.
- Наличие естественной вентиляции для отвода тепла.
- Легкий и беспрепятственный доступ для обслуживания и аварийного отключения.
- Хорошее освещение (желательно естественное).
№4. Материал корпуса: пластик vs металл
Корпус щитка может быть изготовлен из разных материалов, что определяет его применение:
Металлические щитки отличаются повышенной прочностью, долговечностью и надежностью. Они тяжелее пластиковых и часто имеют более утилитарный дизайн, что делает их идеальными для гаражей, мастерских и производственных помещений.
Пластиковые щитки — легкие, эстетичные и отлично вписываются в интерьер жилых помещений. Качественные модели от известных брендов не уступают в надежности металлическим и не требуют заземления корпуса. Дешевый пластик со временем может пожелтеть.
Также существуют комбинированные модели (металл + пластик), сочетающие преимущества обоих материалов.
№5. Степень защиты от внешних воздействий (IP)
Класс защиты IP (Ingress Protection) указывает на устойчивость корпуса к проникновению пыли и влаги. Это ключевой параметр при выборе места установки.
- Для сухих отапливаемых помещений (квартира, офис) достаточно защиты IP21, IP31 или IP32.
- Для установки на улице, в подвалах или влажных помещениях необходим щиток с защитой не ниже IP54. Он должен иметь уплотненные дверцы и гермовводы для кабелей.
№6. Конструкция и назначение щитка
По внутреннему устройству и функционалу щитки делятся на:
- Модульные. Предназначены исключительно для установки модульного оборудования (автоматов, УЗО) на DIN-рейки. Самый распространенный тип для квартир.
- Учетные. Имеют специальный отсек с площадкой для крепления электросчетчика (на винты или рейку), а также место для модульных автоматов.
- Учетно-распределительные. Наиболее функциональный вариант. Сочетают в себе отсек для счетчика (с возможностью пломбировки) и полноценную DIN-рейку для защитной автоматики на отходящие линии.
№7. Как рассчитать необходимое количество модулей?
Количество модулей (мест на DIN-рейке) — один из самых важных параметров. Ширина одного модуля стандартна и равна 18 мм (ширина однополюсного автомата).
Порядок расчета:
- Составьте схему электропроводки, выделив группы потребителей (освещение, розетки, мощная техника).
- Определите, какие защитные устройства будут стоять на каждой группе: автоматические выключатели (АВ), УЗО или дифавтоматы.
- Учтите место для счетчика, реле напряжения и другого дополнительного оборудования.
Занимаемое место (в модулях):
- Однополюсный автомат — 1 модуль.
- Двухполюсный автомат — 2 модуля.
- Однофазное УЗО — 2-3 модуля (в зависимости от модели).
- Трехфазное УЗО — 4-5 модулей.
- Электросчетчик — 6-8 модулей (нужно разделить его ширину в мм на 18).
Примерные рекомендации:
- Квартира без счетчика в щитке: 12-16 модулей.
- Квартира со счетчиком в щитке: 16-24 модуля.
- Большой частный дом: от 24 модулей и более. Иногда рационально установить два щитка для разных зон дома.
Если вы сомневаетесь в расчетах, проектировании и сборке щита — доверьте эту работу профессиональному электрику. Безопасность должна быть на первом месте.
№8. Рекомендации по выбору производителя
Качество щитка напрямую влияет на безопасность. Ненадежный корпус может деформироваться, а внутренности — не выдержать нагрузку, что приведет к невозможности корректного отключения аварийной линии.
Проверенные бренды:
- ABB — безусловный лидер в качестве, но и самый дорогой сегмент.
- IEK, Makel — оптимальное соотношение цены и качества, широко распространены.
- FOTKA (Греция) — выделяются вниманием к дизайну.
Избегайте безымянных изделий из Китая и Турции. Экономия на безопасности — это всегда плохая идея.
Полезный совет: Щитки с прозрачной или перфорированной дверцей позволяют визуально контролировать состояние автоматов, не открывая ее каждый раз.
