Проходные выключатели и бистабильные реле: сравнение технологий управления освещением
При проектировании и монтаже систем освещения ключевой задачей является создание максимально удобного управления светом. Для небольших помещений обычно достаточно одного стандартного выключателя, но в просторных комнатах, длинных коридорах или многоуровневых домах возникает необходимость организовать управление освещением из нескольких точек. В таких случаях перед электриками и домовладельцами встает выбор между двумя основными решениями: использованием проходных выключателей или установкой бистабильных (импульсных) реле. Давайте подробно разберем особенности, преимущества и недостатки каждого подхода.
Наглядное сравнение: проходной выключатель и импульсное реле
Оба этих технических решения позволяют реализовать комфортное включение и выключение света из двух, трех и более мест. В этой статье мы проведем детальный анализ, чтобы помочь вам сделать осознанный выбор, исходя из конкретных условий вашего проекта.
Принцип работы и применение проходных выключателей
Проходные, а также их разновидность — перекрестные выключатели, функционируют по достаточно простому принципу, схожему с работой обычных выключателей. Их задача — коммутировать (замыкать и размыкать) электрическую цепь, питающую осветительные приборы. К таким выключателям подводятся кабели, сечение которых должно соответствовать нагрузке, создаваемой всеми подключенными к линии светильниками.

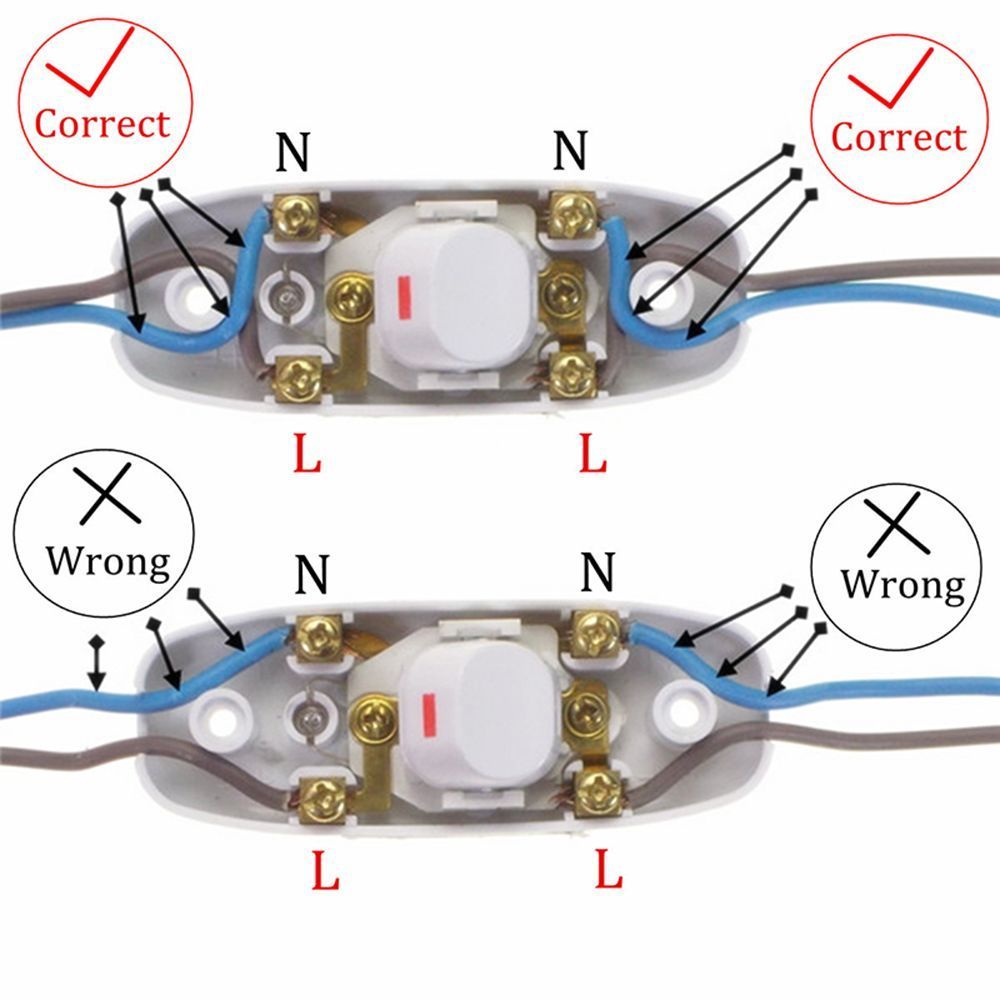

Внутреннее устройство проходного выключателя
Для организации управления светом из двух точек требуется пара проходных выключателей. Если же точек управления нужно три или больше, в схему между ними добавляются перекрестные выключатели. Подробные схемы подключения таких систем можно найти в специализированных руководствах.
Главная отличительная черта проходных выключателей — отсутствие у их клавиш фиксированного положения «включено» или «выключено». Состояние клавиши (вверх/вниз) зависит от текущего состояния всей цепи и положения других выключателей, управляющих одной и той же линией освещения.
Схема управления освещением из нескольких мест с помощью проходных выключателей
Основное достоинство этого способа — относительная простота и понятность схемы. Для его реализации потребуется приобрести сами выключатели, необходимое количество кабеля и корректно соединить все элементы в распределительной коробке согласно электрической схеме.
Использование бистабильных (импульсных) реле
Примеры моделей бистабильных реле от производителя Legrand
Ключевое преимущество бистабильного реле заключается в принципе его управления: для коммутации цепи освещения достаточно короткого импульса — простого нажатия на кнопку (а не переключения клавиши, как у проходных выключателей). Сами кнопки управления считаются более надежными и долговечными по сравнению с механизмом классического выключателя. Бистабильное реле обычно имеет две пары силовых контактов для подключения нагрузки, но управляется одной общей кнопкой по следующему циклу: первое нажатие замыкает первую пару контактов, второе — вторую, третье — обе пары одновременно. Это позволяет одной кнопкой управлять двумя независимыми группами освещения (например, основной и декоративной подсветкой).

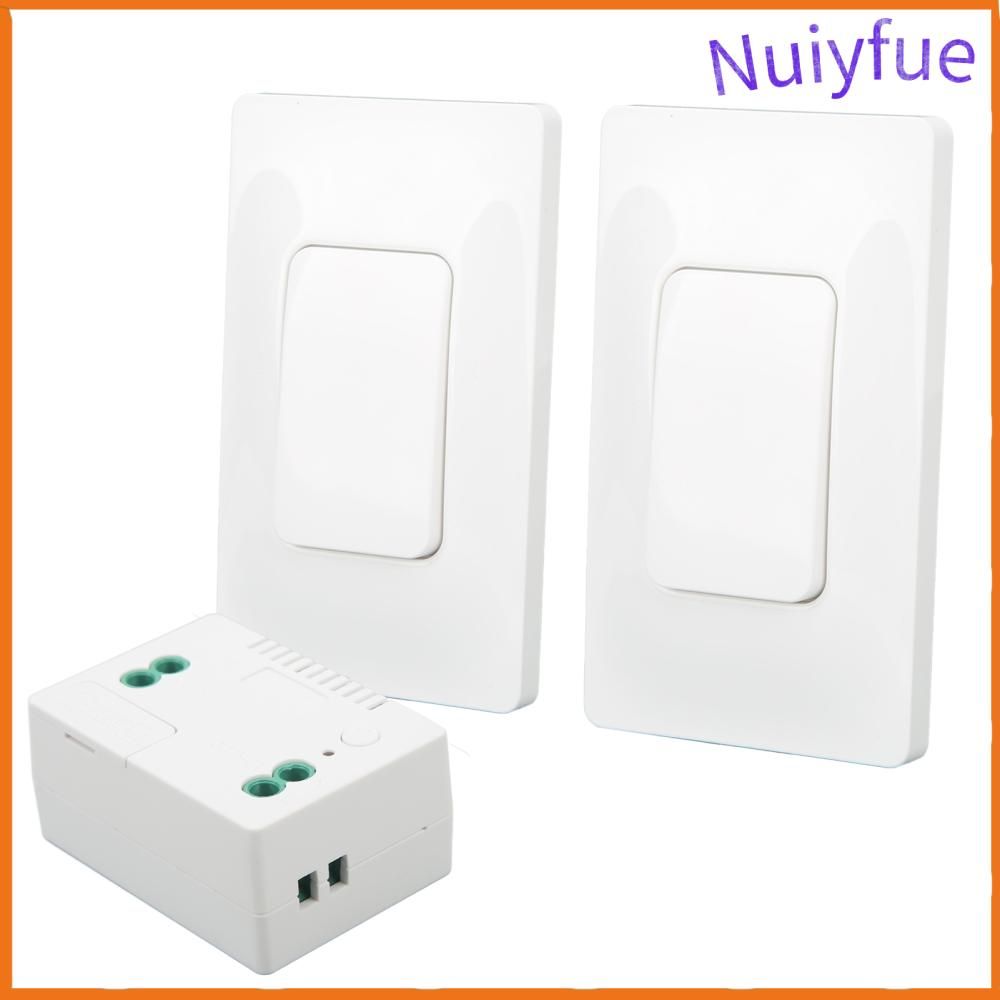

Импульсное реле — компактное решение для сложных систем управления светом
На рынке также представлены более продвинутые модели бистабильных реле с несколькими независимыми цепями управления. Каждая такая цепь может выполнять свою функцию: например, одна отвечает за включение/выключение, а вторая — только за аварийное или централизованное отключение света. Это позволяет создать гибкую систему, где одна группа кнопок управляет светом в конкретной комнате из нескольких точек, а другая (например, установленная у входной двери) может выключить весь свет в доме одновременно. Такая функциональность особенно актуальна для коттеджей и квартир с большой площадью.
Как видно, бистабильное реле предлагает более широкие и гибкие возможности по сравнению с классическими проходными выключателями. Окончательный выбор между этими двумя технологиями должен основываться на конкретных требованиях проекта, бюджете и желаемом уровне комфорта. Надеемся, этот обзор поможет вам принять правильное решение для вашей системы освещения.
