Шнур ШВВП в фотографиях и деталях
Шнур ШВВП широко применяется в бытовых условиях для подключения различной техники и оборудования. Среди электриков нередко возникают дискуссии о том, что лучше выбрать — ШВВП или ПВС. О кабеле ПВС мы уже рассказывали ранее, а вот шнур ШВВП часто оставался без должного внимания. В этой статье мы подробно разберем его конструкцию, технические параметры, сферу использования в быту и другие важные аспекты.
Расшифровка маркировки
Для начала разберемся с аббревиатурой. Расшифровка маркировки ШВВП довольно проста:
- Ш — шнур.
- В — изоляция жил из поливинилхлорида (ПВХ).
- В — оболочка также из ПВХ.
- П — плоская форма.
Важное замечание: Ранее мы рассматривали различия между проводом и кабелем. ШВВП, согласно своей расшифровке, классифицируется именно как шнур, что определяет его специфику и область применения — помните об этом при выборе.
Конструктивные особенности

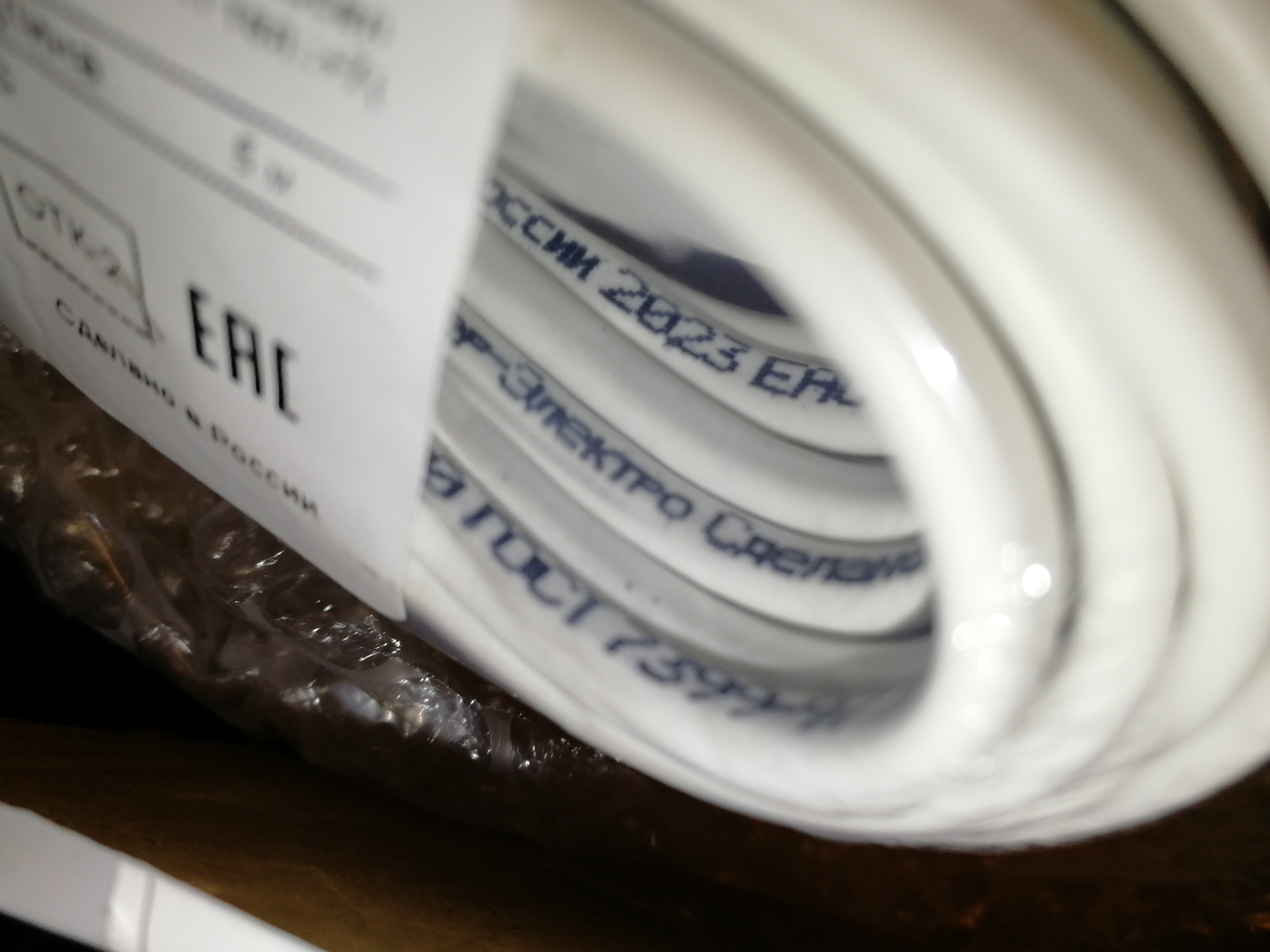

Давайте наглядно рассмотрим строение шнура на фотографии:
Как видно, конструкция не отличается сложностью. Шнур ШВВП состоит из следующих основных элементов:
- Медные многопроволочные жилы (обычно две или три).
- Изоляция каждой жилы из ПВХ-пластиката.
- Общая плоская оболочка из ПВХ, объединяющая жилы.
Основные технические характеристики
Перед покупкой обязательно обратите внимание на ключевые параметры шнура ШВВП:
- Количество жил: 2 или 3.
- Сечение жил: от 0.5 до 2.5 мм².
- Номинальное напряжение: до 380 В (для переменного тока).
- Частота: 50 Гц.
- Температурный режим эксплуатации: от -25°C до +40°C.
- Минимальный радиус изгиба: 5 наружных диаметров.

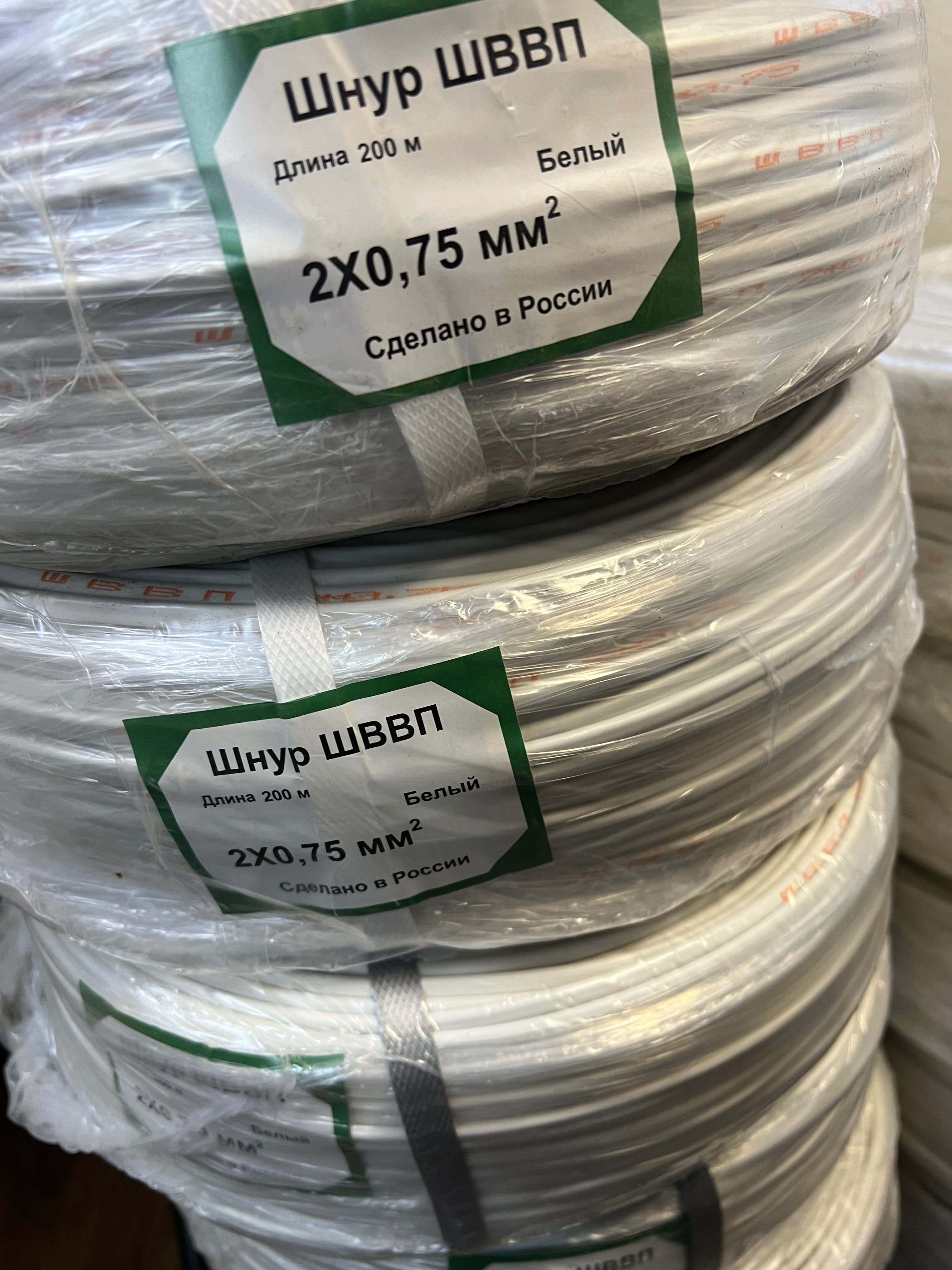

Более подробные данные, включая зависимость массы от сечения и точные значения номинального напряжения, представлены в таблице ниже.
Где применяется шнур ШВВП?
Ключевой момент: Шнур ШВВП подходит для монтажа внутри помещений и на улице, но с учетом температурных ограничений. Важно помнить, что максимальное сечение жил составляет 2.5 мм², что ограничивает допустимую нагрузку. Его не рекомендуется использовать для подключения мощных энергопотребителей, таких как проточные водонагреватели, мощные обогреватели, электроплиты, станки и подобное оборудование.
Основные сферы применения шнура включают:
- Подключение бытовой и офисной техники (настольные лампы, компьютеры, аудиоаппаратура).
- Питание электроинструментов малой и средней мощности (дрели, шуруповерты, паяльники).
- Устройство удлинителей для бытового использования.
- Подключение осветительных приборов и светильников.
- Монтаж несложных стационарных проводок с небольшой нагрузкой.
Производители шнура ШВВП
Приобрести качественный шнур ШВВП на отечественном рынке можно у проверенных производителей, таких как:
- Камкабель (г. Каменск-Уральский).
- Энергокабель (г. Киров).
- Севкабель (г. Санкт-Петербург).
- Рыбинсккабель (г. Рыбинск).
Это далеко не полный список компаний, выпускающих данную продукцию. Однако продукция перечисленных заводов заслужила доверие благодаря стабильному качеству, соответствию ГОСТам и положительным отзывам от тысяч потребителей.
