DIY-Конструктор электронной ёлочки: фотоотчёт о сборке
В этой статье мы подробно рассмотрим процесс сборки новогоднего электронного конструктора. Для наглядности рекомендуем также ознакомиться с видео-демонстрацией изготовления этой самоделки.
Что входит в набор?
Все компоненты конструктора аккуратно упакованы в полимерные боксы. Комплект включает в себя:
- 3 печатные платы
- 2 набора резисторов (100 Ом и 4,7 кОм)
- Конденсаторы номиналом 47 мкФ
- Транзисторы S9014
- Набор разноцветных светодиодов
- Отсек для батареек
Также в комплекте идёт подробная инструкция по сборке.
Вот как выглядит схема сборки из инструкции.
Этап 1: Начало сборки

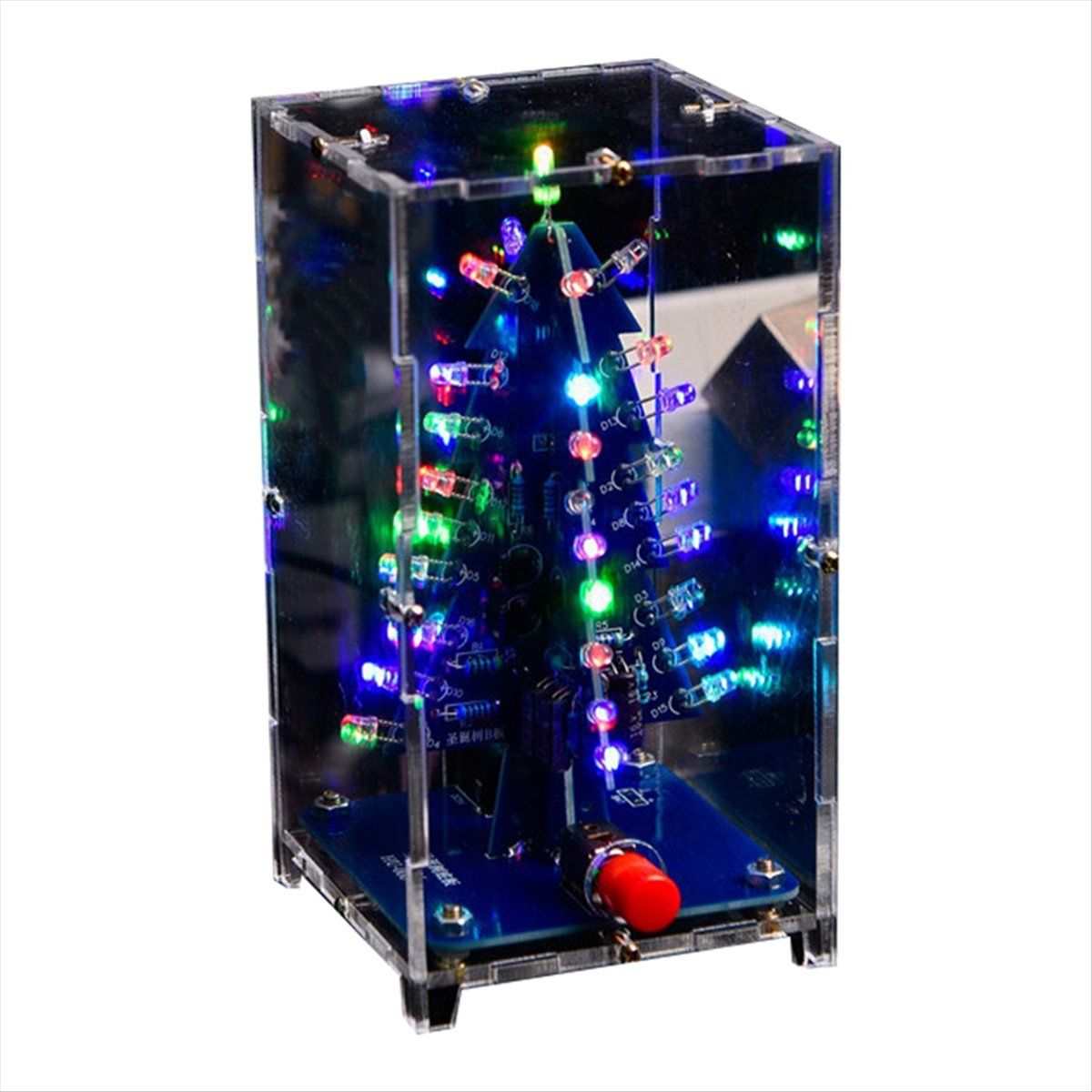

Процесс сборки интуитивно понятен. Все электронные компоненты необходимо припаять к платам в точном соответствии со схемой, приведённой в инструкции.
Этап 2: Сборка второй платы и соединение
Аналогичным образом собираем вторую плату. В результате получаем аккуратную заготовку, которая уже начинает напоминать будущее украшение.

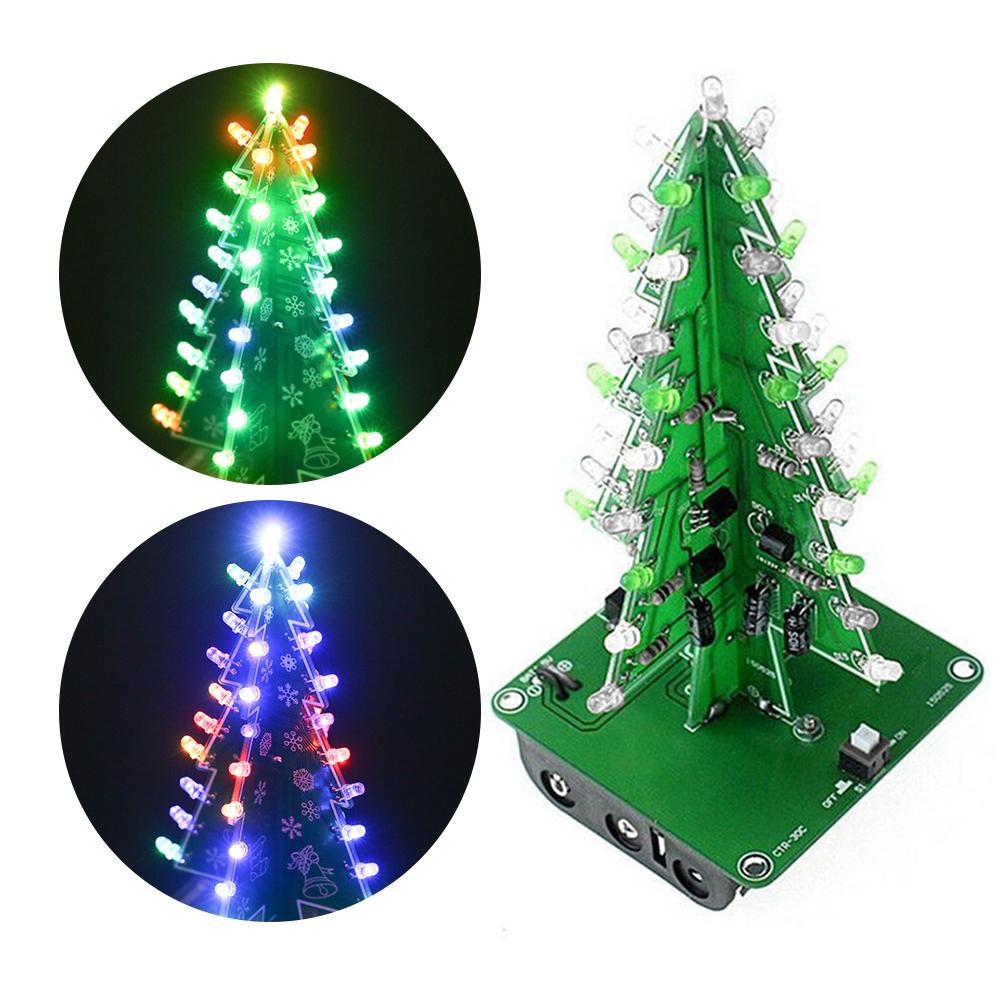

Далее две платы соединяются крест-накрест с помощью специальных пазов. Важный момент: после соединения платы необходимо спаять между собой в двух указанных на схеме местах для обеспечения электрического контакта.
Этап 3: Завершающие шаги
Завершающим штрихом является пайка верхнего светодиода, который будет играть роль звезды. Затем конструкция припаивается к основанию. Чтобы избежать ошибок, внимательно следите за полярностью — все контакты на плате подписаны.
Если вы планируете использовать батарейки, к основанию нужно припаять два провода от батарейного отсека. После этого основание ёлки прикручивается к отсеку, вставляются батарейки — и волшебная новогодняя ёлочка, которая непременно порадует детей, готова!
Итог
Такой DIY-набор — отличный способ создать праздничное настроение своими руками. Это увлекательный проект для всей семьи. Поздравляем всех с наступающим Новым годом и желаем счастья, удачи и новых творческих успехов! Для тех, кто хочет испытать удачу, на нашем канале проходит конкурс с розыгрышем платы Arduino. Условия конкурса, который состоится 1 января 2017 года, можно найти по ссылке ниже.
