Сборка самодельной дисковой пилорамы: пошаговое руководство

Владельцам частных домов и участков рано или поздно может понадобиться оборудование для обработки древесины. Дисковая пилорама — отличное решение для распила брёвен на доски, брус или рейки прямо на месте. Хорошая новость в том, что функциональный и простой станок можно собрать самостоятельно, используя доступные материалы, советы опытных мастеров и готовые чертежи. Это позволит существенно сэкономить на покупке готового оборудования и получить пиломатериалы нужного качества.

Содержание

• Как работает дисковая пилорама: основы конструкции
• Подготовка и сборка станины: создаём прочное основание
• Установка двигателя и финальная сборка: ключевые этапы
• Самодельная пилорама: видеоинструкция

Как работает дисковая пилорама: основы конструкции

Дисковый вариант пилорамы считается одним из самых удобных и простых для изготовления в домашних условиях, особенно по сравнению с более сложными ленточными или шинными моделями. Такой станок отлично справляется с распилом средних и крупных брёвен. Чтобы понять принцип его работы, разберём основные компоненты:

1. Силовая установка. Чаще всего это электродвигатель, реже — бензиновый мотор. Его задача — обеспечить вращающемуся диску необходимую мощность и скорость для эффективного реза.
2. Режущий узел. Сердце станка — одна или две дисковые пилы, закреплённые на валу. В заводских моделях диски иногда устанавливают под углом друг к другу для выполнения распилов под заданным углом.
3. Блок управления. Отвечает за запуск, остановку и регулировку скорости вращения двигателя, обеспечивая контроль над процессом.
4. Подающий механизм (станина). В самодельных конструкциях это, как правило, неподвижная, но прочная рабочая поверхность с элементами для надёжной фиксации бревна. Она обеспечивает точность и безопасность подачи заготовки к пиле.

Для домашних нужд, не требующих промышленных объёмов, конструкцию можно и нужно максимально упростить. Это повысит её безопасность и надёжность. Оптимальная схема самодельной пилорамы включает три элемента: прочную станину (рабочий стол), режущий диск на валу двигателя и их жёсткое крепление в единой плоскости.

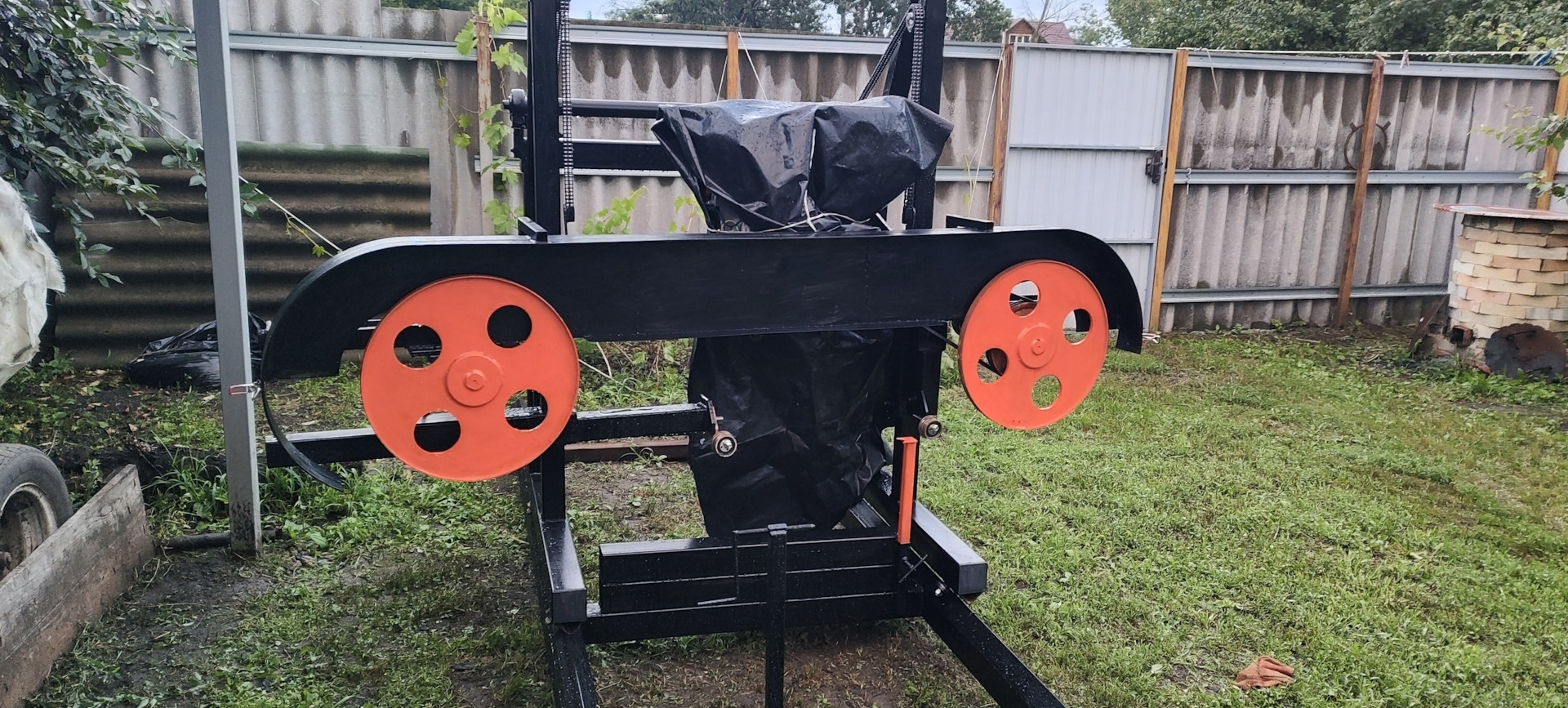

Подготовка и сборка станины: создаём прочное основание

Работа начинается с планирования. Рекомендуется взять готовый типовой чертёж, адаптировав его под свои размеры и доступные материалы. Первый и самый важный этап — создание рабочего стола (станины). Он должен быть исключительно устойчивым и выдерживать вес тяжёлых брёвен, поэтому деревянные элементы часто усиливают металлом.

Что потребуется для сборки основания:

• Металлические пластины или лист (для столешницы и усиления).
• Прочные деревянные доски (для каркаса).
• Крепёж: гайки, шурупы, болты, винты.
• Инструменты: сварочный аппарат (если каркас металлический), шуруповёрт, гаечные ключи, приборы для обработки металла и дерева.

Ключевой элемент — пильный диск. Он может приводиться в движение электрическим или бензиновым двигателем через систему шкивов, увеличивающую число оборотов. Важно! Диаметр режущего диска должен быть не менее 500 мм (чем больше, тем лучше для распила толстых брёвен), а оптимальная толщина — около 3 мм. Материал — прочная сталь или дюралюминий. Для эффективного пиления достаточно диска с 2-3 зубьями.

Пошаговая сборка рабочей поверхности:

1. Сборка рамы. Сварите или соберите на болтах крестообразную раму из металлического профиля или бруса. Такая конструкция обеспечит максимальную устойчивость.
2. Монтаж столешницы. На готовую раму жёстко закрепите металлическую плиту. Иногда сначала монтируют деревянное основание, а сверху на болтах фиксируют стальные пластины для увеличения прочности и износостойкости.
3. Подготовка прорези для пилы. В центре столешницы необходимо сделать продольную прорезь, в которую будет погружаться режущий диск. Зазор между диском и краями прорези должен быть минимальным. Края прорези рекомендуется раззенковать и укрепить винтами для предотвращения деформации.

Совет: Заранее, на этапе проектирования, рассчитайте и подготовьте на плите места для крепления двигателя, чтобы избежать проблем на финальном этапе сборки.

Установка двигателя и финальная сборка: ключевые этапы

Монтаж силового агрегата — самый ответственный этап. От точности и надёжности креплений зависит не только качество распила, но и безопасность оператора. Любые люфты или перекосы недопустимы.

Заключительные шаги по созданию пилорамы:

1. Крепление трансмиссии. К нижней стороне столешницы монтируются подшипники и ведущий шкив. Он соединяется с валом пилы ременной передачей. Использование ремня — важная мера безопасности: при внезапном заклинивании диска он проскользнёт, защитив двигатель от поломки.
2. Натяжение ремней. Ременную передачу необходимо правильно натянуть, учитывая мощность двигателя. Слишком слабое натяжение приведёт к проскальзыванию, слишком сильное — к перегрузке подшипников.
3. Фиксация пильного диска. Диск должен быть закреплён строго по центру подготовленной прорези, перпендикулярно плоскости стола. От этого зависит ровность будущего распила.
4. Установка двигателя. Двигатель монтируется на специальную подвижную площадку, которая позволяет регулировать натяжение ремней. Площадка должна быть жёстко, но с возможностью смещения, закреплена относительно вала.

Готовая пилорама — это сбалансированная система, где режущий диск установлен под правильным углом и не вибрирует, обеспечивая чистый и ровный рез. Сборка даже простого станка требует внимательности и аккуратности. Наглядно ознакомиться со всеми нюансами процесса можно в видеоинструкции ниже.

Главное — подойти к работе с терпением и тщательной подготовкой. В результате вы получите недорогой и эффективный станок, который позволит самостоятельно производить качественные пиломатериалы для любых хозяйственных нужд, минуя затраты на покупку готовой продукции.

Самодельная пилорама: видеоинструкция

Здесь должно быть встроено обучающее видео, наглядно демонстрирующее процесс сборки и настройки дисковой пилорамы.
