Обустройство собственной бани часто включает в себя создание различных аксессуаров, и вентиляционная задвижка для парной — один из таких полезных элементов. Хотя готовое изделие можно приобрести в специализированном магазине, самостоятельное изготовление позволяет не только сэкономить, но и получить вещь, идеально соответствующую вашим требованиям.
Для работы потребуется ручной фрезер, что может стать ограничением для некоторых мастеров. Однако при наличии этого инструмента процесс создания задвижки становится вполне осуществимым и интересным.
Конструкция и материалы вентиляционной задвижки
Конструктивно задвижка представляет собой клееный короб из дерева лиственных пород. Для изготовления отлично подходят такие виды древесины, как осина, ольха, липа, ясень или береза. Эти породы устойчивы к высокой влажности и температуре, характерным для банных условий.
Склеивание деталей необходимо производить термостойким клеем ПВА, предназначенным для работ по дереву, например, «Момент Столяр Premium Супер ПВА». Это обеспечит надежность и долговечность соединений в условиях перепадов температуры и влажности.
Сердцевиной конструкции является заслонка, вырезанная из фанеры толщиной 5 мм. Такой размер создает оптимальный зазор в 2 мм в пазах, что гарантирует плавное и беспрепятственное движение заслонки при регулировке вентиляции.
Для монтажа задвижки на стену или потолок следует использовать саморезы по дереву. Чтобы сохранить эстетичный вид, головки саморезов можно скрыть, заделав отверстия деревянными шкантами диаметром 8 мм.

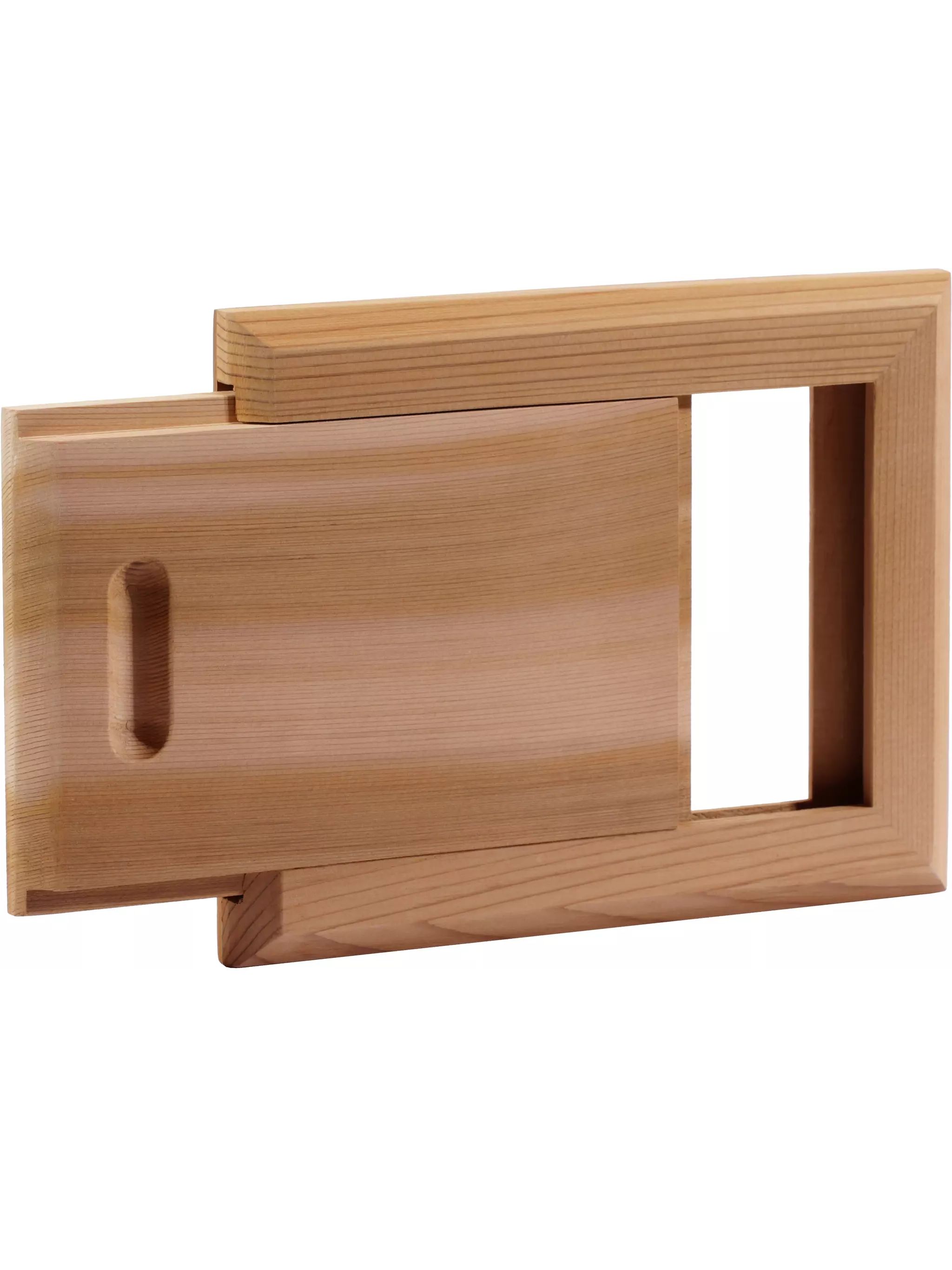

Для наглядности ниже представлено 3D-изображение готового изделия и его составных частей, которое послужит хорошим ориентиром в процессе изготовления.
Пошаговая инструкция по изготовлению
Технологический процесс создания задвижки можно разбить на последовательные этапы:
- Подготовьте ровную строганую заготовку сечением 20x20 мм и длиной 1 метр.
- С помощью фрезера выберите паз глубиной 6 мм и шириной 7 мм. Важно выполнять эту операцию в несколько проходов, не снимая за один раз слишком много материала.
- После фрезеровки зачистите заготовку наждачной бумагой и нарежьте детали: две продольные боковины длиной 342 мм и две поперечные длиной 125 мм.
- На длинных боковинах с двух сторон аккуратно сформируйте выступы размером 7x14 мм, строго выдерживая указанные на чертеже размеры (8, 6 и 330 мм). От точности этой операции зависит соосность пазов и легкость хода заслонки.
- Выполните пробную сборку рамы без клея. Если конструкция собралась правильно, замерьте внутреннее расстояние между пазами (для изготовления заслонки) и точную длину поперечины.
- Исходя из сделанных замеров, изготовьте фанерную заслонку с ручкой и поперечную планку.
- Проведите контрольную сборку всех компонентов. Убедитесь, что заслонка свободно и плавно двигается по всей длине паза.
- После успешной проверки приступайте к окончательной сборке. Нанесите клей ПВА на склеиваемые поверхности.
- Собранную конструкцию выставьте под прямыми углами, прижмите грузом и оставьте до полного схватывания клея.
- Просверлите монтажные отверстия для крепления задвижки к стене.
- Завершите процесс финишной обработкой: зачистите все неровности, удалите заусенцы и слегка скруглите острые кромки для безопасности и лучшего вида.
Полезный совет по усилению конструкции: для более надежной фиксации поперечины в боковинах можно использовать метод шипования. Для этого в торец боковины вбейте два тонких гвоздя без шляпок на половину их длины. При склейке эти концы войдут в торец поперечины, создав дополнительное механическое соединение.
В дополнение к 3D-модели ниже приведен детальный чертеж задвижки с видом сверху и разрезами, который поможет точно соблюсти все размеры.
В наших следующих материалах мы рассмотрим, как изготовить деревянный подголовник для комфортного отдыха в бане.
