Личный опыт строительства винтовой лестницы
В этой статье я хочу поделиться своим опытом самостоятельного изготовления винтовой лестницы для сауны. Это был интересный и сложный проект, который стал частью моего долгосрочного строительства бани.
Вот такой результат у меня получился в итоге.
Почему именно винтовая лестница?
Это не первая лестница в моей практике — до этого я построил около трех, не считая простых приставных. Среди них была даже бетонная. Однако для бани мне захотелось создать что-то особенное и полностью своими руками. Проем в перекрытии имел нестандартную форму, что заставило долго размышлять над конструкцией. Я рассматривал варианты прямых лестниц «гусиный шаг» и модели с поворотными площадками, но они либо занимали слишком много полезного пространства, либо были неудобно расположены. В итоге оптимальным решением оказалась именно винтовая конструкция.
Подготовка и планирование
Для начала я нашел в интернете подходящий чертеж-эскиз, который послужил основой для проекта.
Затем из имеющейся пачки досок я отобрал несколько самых качественных и широких экземпляров.
И работа закипела.
Основные этапы строительства
Первым делом я установил и выставил по уровню косоуры — несущие балки лестницы.
Точных инженерных чертежей у меня не было, поэтому все измерения и подгонки выполнялись «на глаз» с помощью рулетки, уровня и лазерного нивелира. Это требовало особой внимательности.
Следующим шагом на заранее подготовленный кирпичный закладной элемент я закрепил центральную металлическую шпильку диаметром 12 мм, которая стала осью всей винтовой конструкции.
После этого я изготовил и установил второй косоур с упорами с противоположной стороны. Затем приступил к монтажу ступеней, начав с первой, которая была зафиксирована на центральной шпильке гайкой с шайбой.
Тонкости монтажа ступеней
Каждую последующую ступень приходилось тщательно вымерять по месту с помощью угломера. У меня был небольшой желтый инструмент, который отлично справился с этой задачей.
В качестве дистанционных втулок между ступенями я использовал обрезки усиленной пластиковой трубы, которые нашлись на участке. Соединение шпилек выполнялось с помощью удлиненных гаек.
Верхний, более короткий косоур, был дополнен бруском, который послужил основой для будущего ограждения.

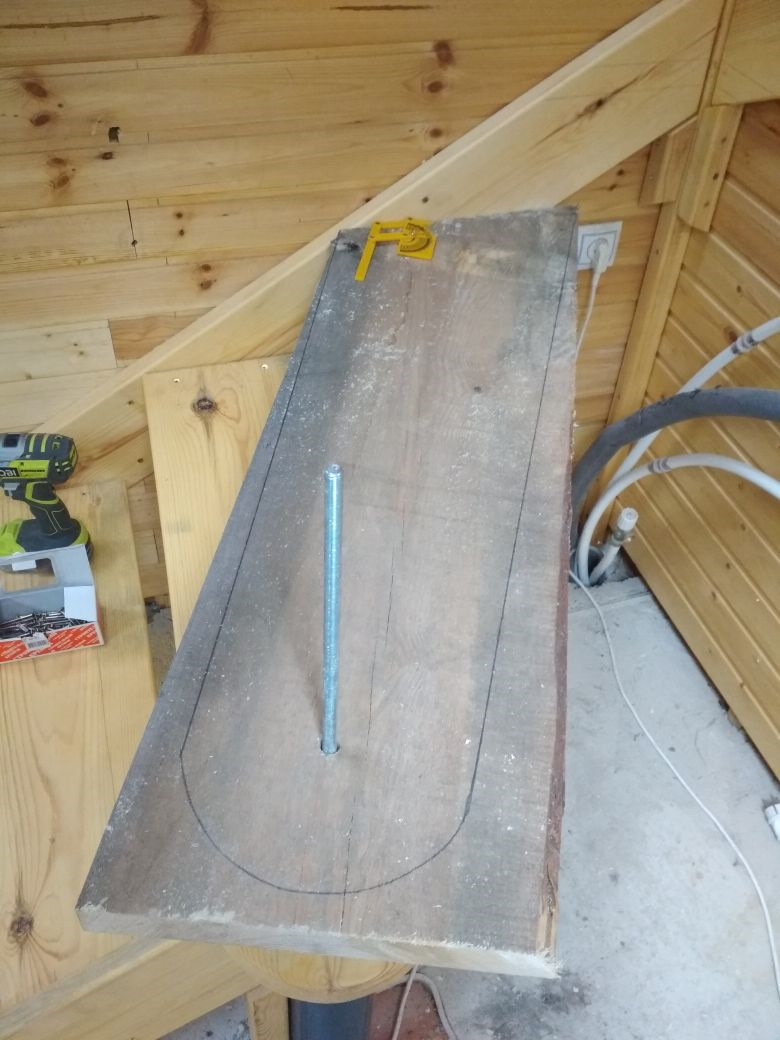

Вот так выглядела заготовка ступени со скрытым креплением к центральной трубе-оси.
Завершающий этап и нюансы
Последняя, 12-я ступень, потребовала особого подхода. Чтобы избежать создания «полуступени», мне пришлось сделать ее двойной и увеличить расстояние между ступенями с 20 до 23 см.
Вид на конструкцию сверху.
В качестве забавного контраста — альтернативный вариант, который предлагала моя жена (наверное, более простой). Но мы, мастера, не ищем легких путей!
Технология в деталях
Весь процесс изготовления каждой ступени был цикличным: доска распиливалась, подгонялся необходимый угол. Затем по месту размечался контур будущей ступени, после чего деталь выпиливалась, строгалась для гладкости, а фрезером снималась фаска для безопасности и эстетики. Перед окончательной установкой все деревянные элементы обрабатывались защитной пропиткой. Вот такая технология.
