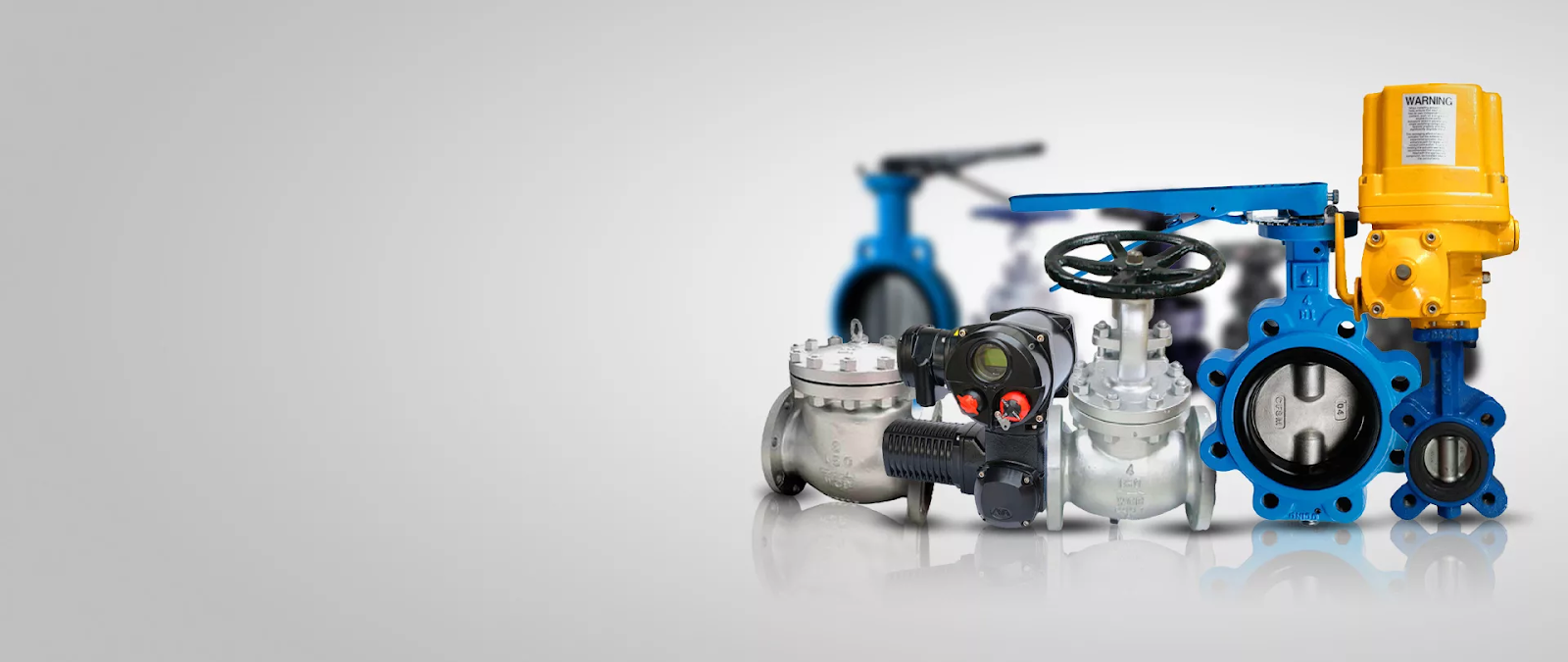

Трубопроводная сеть представляет собой инженерную конструкцию, каждый элемент которой отвечает за бесперебойную работу системы, неся на себе важную функциональную нагрузку. Магистральные трубопроводы – это система труб и трубной арматуры, выполняющей функции перекрытия, сброса, включения, распределения и контроля веществ, движущихся по трубам.
Классификация
Назначение и виды трубопроводной арматуры зависят от многих факторов, в число которых входят функции, которые она выполняет:
- Запорная – для перекрытия движения веществ по системе, и обеспечения ее беспрепятственного прохождения по трубам во время открытия механизма. К данному типу относятся агрегаты для спуска рабочих сред, а также для их доставки в контрольные измерительные приборы.
- Регулирующая – элементы для смены напора/давления проводимых масс, изменения расхода либо уровня циркулирующего по трубам вещества. К регулирующей арматуре относят регуляторы уровня, конденсатоотводчики, самодействующие клапаны и вентили.
- Предохранительная – автоматически срабатывает на открытие клапана в тех случаях, когда повышается давление. При ее срабатывании производится сброс избытка циркулирующей массы. К предохранительному виду относят различные мембранные предохранители, перепускные клапаны и другие механизмы.
- Защитная – для отключения оборудования на аварийном участке, либо блокировки обратного движения среды. К ней относят отсеченные, обратные клапана, пневматические задвижки.
- Фазоразделительная, основное предназначение – разделение находящейся в разных агрегатных состояниях движущийся по трубам среды.
- Распределительная – используется либо при распределении движущейся среды в заданных направлениях, либо при смешивании двух и более потоков в один. Это могут быть различные смесители, распредклапаны, тройники.
- Контрольная – вид трубопроводной арматуры, использующийся с целью определения уровня/скорости движения среды.
Помимо функционального различия, типы трубопроводной арматуры отличаются методами управления:
- Автоматическая – автономная работа, благодаря наличию элементов автоматического срабатывания. Могут срабатывать под действием рабочей среды.
- Управляемая – приводимая в действие либо ручным способом, либо при помощи механического привода. Ручное управление осуществляется в тех ситуациях, когда арматура монтируется на систему трубопроводов, диаметр которых не превышает 400 миллиметров.
Классификация и виды трубопроводной арматуры по методу соединения:
- Под приварку – крепление с использованием сварочного аппарата в раструб и встык. Благодаря 100-процентной герметичности используется при транспортировке особо опасных веществ.
- Фланцевое – соединение с использованием фланцев. Благодаря наличию болтовой стяжки собирается и разбирается большое количество раз для проведения ремонтных или очистных работ.
- Муфтовое – используется муфта с резьбовой нарезкой внутри. Устанавливается на трубы, диаметр которых не превышает 80 миллиметров, с давлением до десяти атмосфер.
- Цапковое – элементы соединяются благодаря буртикам и наружному резьбовому соединению патрубков.
- Штуцерное – для систем с трубами диаметром, не превышающим 15 миллиметров.
Виды и классификация трубопроводной арматуры по обеспечению герметизации:
- Сальниковая – для уплотнения используется специальная сальниковая набивка.
- Шланговая – конструкция оснащена эластичным шлангом, отсекающим потоки среды простым пережатием.
- Мембранная – герметизацию обеспечивает специальный диск, выполненный из эластичного и упругого материала, зажатый между корпусом арматуры и ее крышкой.
- Сильфонная – герметизация подвижных узлов при помощи гофрированной трубки.
Трубопроводная арматура – классификация и виды по сфере применения:
Общего значения – серийно выпускающаяся арматура для установки в производственной сфере и системах ЖКХ:
- Газовая – монтируется на трубопроводах, перекачивающих газообразные вещества. К такому типу предъявляются жесткие требования пожаро-и взрывобезопасности. Обеспечивает 100-процентное герметичное соединение.
- Паровая – арматура, для широкого спектра давления. Работает с трубами разного диаметра. Применяется в тех сферах, где трубопровод имеет дело с водой.
- Нефтяная – на магистралях, перекачивающих нефть и нефтепродукты. Главная особенность – устойчивость к воздействию агрессивной среды.
- Химическая – арматура, для производства которой используют стойкие к окислению материалы, способные противостоять агрессивному воздействию химических веществ.
- Энергетическая – для систем, работающих с энергетическими котлами, а также турбин, давление которых превышает триста атмосфер, температура пара выше 500 градусов.
- Судовая – для морских сооружений. Главная отличительная черта – возможность обеспечивать бесперебойное движение среды при нестабильном рабочем положении.
- Резервуарная – имеет присоединительный патрубок, используется для монтажа на емкостях для сброса среды.
Специальная – ее изготавливают на заказ для систем, выполняющих специфические задачи. Применяется в оборонной сфере, на АЭС, в исследовательских лабораториях и так далее.
Также существует различие по способу перемещения рабочего механизма:
- Вентиль – запорный механизм с посаженым на шпиндель телом, перекрывающим сечение в горизонтальной плоскости. Бывает шаровым и клапанным.
- Задвижка – механизм с перемещающимся перпендикулярно потоку среды элементом.
- Кран – запорный агрегат с вращающимся вокруг собственной оси телом.
- Затвор. Какой вид трубопроводной арматуры называют дисковым затвором? Механизм, регулирующая часть которого имеет форму диска. Ось, вокруг которой производится вращение диска, может располагаться либо под углом, либо перпендикулярно направлению движения среды. Чаще всего его монтируют в трубопроводах большого диаметра, с невысокими показателями давления, где нет повышенных требований к герметичности рабочего органа.
Помимо всего перечисленного выше, трубопроводная арматура различается по рабочей температуре и типу давления.
